בדיקת חלקיקים בחדר נקי: כל מה שצריך לדעת על ספירת חלקיקים ותקני ISO 14644

חלקיק זעיר בגודל של מיקרומטרים בודדים יכול להרוס אצווה שלמה של תרופות, לפסול מוצר רפואי קריטי או לגרום לכשל במעגל אלקטרוני מורכב. בתעשיות שבהן כל מיקרון חשוב, בדיקת חלקיקים בחדר נקי אינה מותרות – היא הבסיס לאיכות, לבטיחות ולציות לרגולציה. המדריך הזה יסביר לכם בדיוק מה כל בדיקה כוללת, מה התקנים דורשים ואיך להיערך נכון.

בדיקת חלקיקים בחדר נקי: המדריך המקצועי להבנת התהליך והתקנים

בתעשיות רגישות כמו פרמצבטיקה, ביוטכנולוגיה, מכשור רפואי ומוליכים למחצה, הסביבה שבה מתבצע הייצור היא קריטית לאיכות המוצר הסופי. חדר נקי הוא סביבה מבוקרת שבה ריכוז החלקיקים באוויר נשמר ברמות נמוכות במיוחד, והדרך היחידה לוודא שהחדר אכן עומד בדרישות היא באמצעות בדיקת חלקיקים בחדר נקי. בדיקה זו מהווה את הבסיס להסמכה, לוולידציה ולניטור שוטף של חדרים נקיים בכל התעשיות המתקדמות.

זיהום חלקיקי בלתי נראה לעין מהווה את אחד הסיכונים המשמעותיים ביותר לתהליכי ייצור רגישים. חלקיק זעיר בגודל של מיקרומטרים בודדים יכול לפגום בתרופה סטרילית, לגרום לכשל במעגל אלקטרוני או לזהם תרבית תאים במעבדה. לכן, ספירת חלקיקים מדויקת ושיטתית היא לא רק דרישה רגולטורית אלא כלי הכרחי לשמירה על איכות ובטיחות.

מהי בעצם ספירת חלקיקים ומה היא מודדת?

ספירת חלקיקים היא תהליך מדידה כמותית שבו נדגם נפח אוויר מוגדר ונספרים החלקיקים הנמצאים בו לפי גדלים שונים. המדידה מתבצעת באמצעות מכשיר הנקרא מונה חלקיקים, המבוסס על עקרון פיזור אור. כאשר חלקיק עובר דרך קרן לייזר במכשיר, הוא מפזר אור בעוצמה התלויה בגודלו, והמכשיר רושם ומסווג את החלקיקים לפי ערוצי גודל מוגדרים.

התוצאה המתקבלת היא ריכוז חלקיקים ליחידת נפח, לרוב חלקיקים למטר מעוקב, בגדלים כמו 0.5 מיקרומטר, 1 מיקרומטר, 5 מיקרומטר ומעלה. נתונים אלו מושווים לדרישות הסיווג של החדר לפי תקן ISO 14644-1, וכך נקבע האם החדר עומד בדרישות או חורג מהן.

למה חשוב להבין את ההבדל בין ספירת חלקיקים לוולידציה מלאה?

לקוחות רבים פונים בבקשה לבדיקת חלקיקים בחדר נקי מבלי להבין שזו רק אחת מתוך סדרת בדיקות נדרשות. ספירת חלקיקים היא אמנם הבדיקה המרכזית והקריטית ביותר, אך וולידציה או הסמכה מלאה של חדר נקי כוללת גם בדיקות נוספות כמו מדידת מהירויות זרימת אוויר, הפרשי לחצים בין אזורים, בדיקות שלמות מסננים ולעיתים גם בדיקות טמפרטורה ולחות.

ההבדל המעשי הוא משמעותי מבחינת עלות, זמן והיערכות. לקוח שצריך רק ספירת חלקיקים נקודתית לצורך מעקב שוטף יכול להזמין בדיקה ממוקדת. לעומת זאת, הסמכה ראשונית של חדר חדש או רה-וולידציה לאחר שינוי משמעותי מחייבת סט בדיקות מלא עם תיעוד מקיף.

מה קובע תקן ISO 14644 ואיך הוא משפיע על הבדיקה?

תקן ISO 14644 מגדיר את גבולות ריכוז החלקיקים לכל רמת סיווג – הבסיס לכל הסמכה מקצועית

תקן ISO 14644 הוא סדרת תקנים בינלאומית המגדירה את כל ההיבטים של חדרים נקיים. החלק הראשון, ISO 14644-1, עוסק בסיווג ניקיון האוויר לפי ריכוז חלקיקים. התקן מגדיר רמות סיווג מ-ISO Class 1 עד ISO Class 9, כאשר כל רמה מתירה ריכוז מקסימלי שונה של חלקיקים בגדלים מוגדרים. לדוגמה, חדר בסיווג ISO Class 5 מותר שיכיל עד 3,520 חלקיקים בגודל 0.5 מיקרומטר ומעלה למטר מעוקב.

החלק השלישי של התקן, ISO 14644-3, מגדיר את שיטות הבדיקה עצמן. הוא קובע כיצד לבחור נקודות דגימה, מהו נפח הדגימה הנדרש, כיצד לחשב את התוצאות ומהם הקריטריונים לקבלה או דחייה. עבור ארגונים הפועלים בישראל, משרד הבריאות מאמץ את תקני ISO 14644 כבסיס לדרישות חדרים נקיים, במיוחד בתחום הפרמצבטיקה וההכנות הרוקחיות.

מהם שלושת מצבי התפוסה ולמה הם משנים את התוצאות באופן דרמטי?

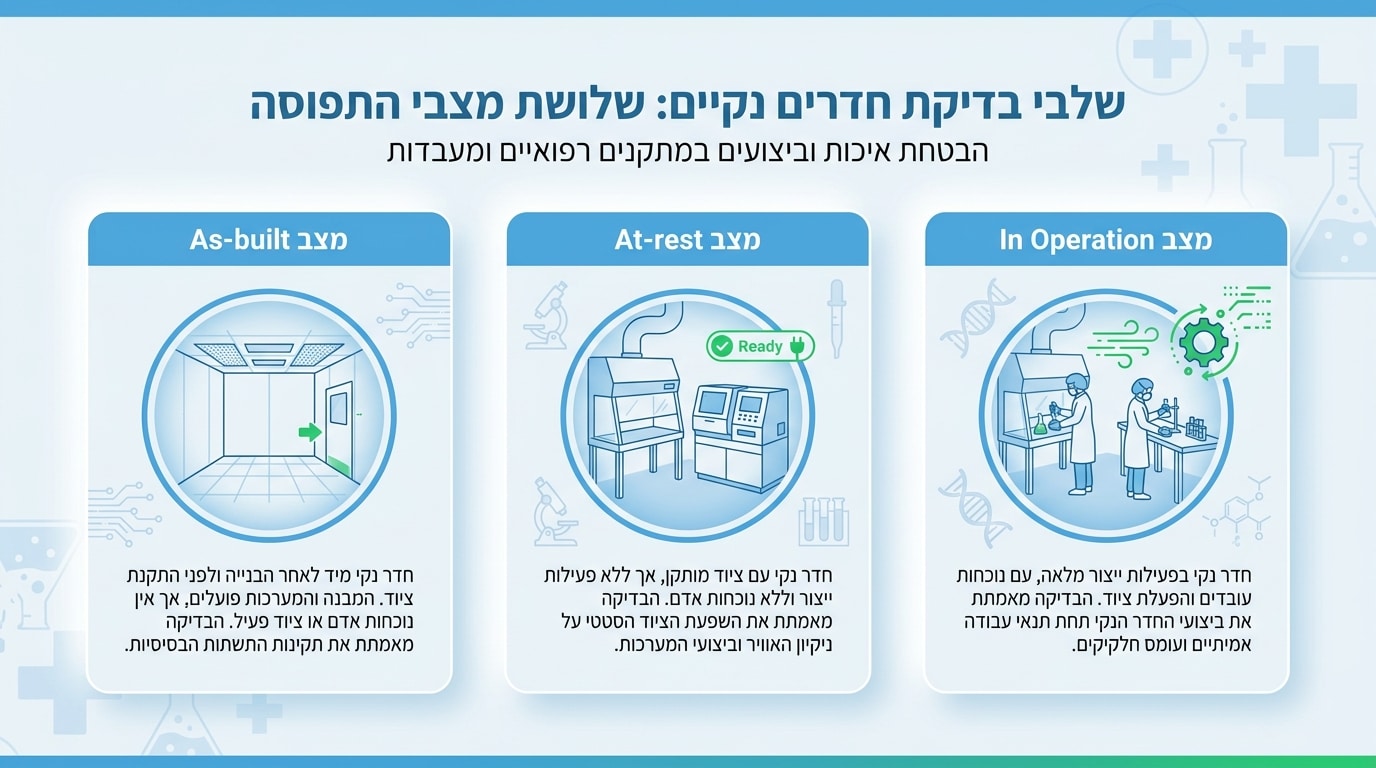

מצב הפעילות בחדר משפיע באופן דרמטי על תוצאות ספירת החלקיקים

תקן ISO 14644 מגדיר שלושה מצבי תפוסה שבהם ניתן לבצע בדיקת חלקיקים בחדר נקי, וכל מצב נותן תוצאות שונות באופן מהותי. מצב As-built מתייחס לחדר שהושלמה בנייתו אך טרם הותקן בו ציוד ואין בו פעילות אנושית. מצב At-rest מתאר חדר עם ציוד מותקן ופועל אך ללא נוכחות אנשים. מצב In Operation הוא החדר בזמן עבודה רגיל עם צוות ותהליכים פעילים.

ההבדלים בתוצאות בין המצבים יכולים להיות דרמטיים. בני אדם הם מקור משמעותי לחלקיקים, ותנועה בחדר מייצרת חלקיקים מבגדים, עור ונשימה. לכן חדר שעומד בסיווג ISO Class 7 במצב At-rest עלול להיכשל באותו סיווג במצב In Operation.

איך מחשבים כמה נקודות דגימה נדרשות בחדר?

מספר נקודות הדגימה בבדיקת חלקיקים נקבע לפי שטח החדר הנבדק, בהתאם לנוסחה שמופיעה בתקן ISO 14644-1. העיקרון הוא שככל שהחדר גדול יותר, נדרשות יותר נקודות כדי לקבל תמונה מייצגת. מיקום הנקודות אינו אקראי אלא נקבע לפי שיקולים מקצועיים הכוללים אזורי עבודה קריטיים, מיקומי פתחי אספקת אוויר ואזורי תנועה.

שימוש באותה מפת נקודות לאורך זמן מאפשר ניתוח מגמות והשוואה בין בדיקות עוקבות. שינוי בתוצאות בנקודה מסוימת יכול להצביע על בעיה מקומית כמו דליפה במסנן או שינוי בזרימות האוויר.

איך בוחרים מיקומים שאינם רק באמצע החדר?

בחירת מיקומי הדגימה היא אומנות לא פחות ממדע. בודק מנוסה יודע שהתמקדות באמצע החדר בלבד עלולה לפספס בעיות באזורים אחרים. אזורי עבודה קריטיים שבהם מתבצעת פעילות רגישה הם בעדיפות ראשונה. כמו כן, אזורים הסמוכים לדלתות, מעברים ואזורי תנועת אנשים הם מקומות שבהם ריכוז החלקיקים עלול להיות גבוה יותר.

הבנה של זרימות האוויר, מיקומי מסננים ותבניות תנועה מאפשרת זיהוי האזורים הקריטיים ביותר לבדיקה. גישה זו מבטיחה שהתוצאות משקפות את המצב האמיתי ולא רק תמונת מצב חלקית.

איך עובד מונה חלקיקים ומה חשוב לדעת על הכיול שלו?

מונה חלקיקים אופטי פועל על עיקרון פיזור אור. אוויר נשאב למכשיר בקצב קבוע ומדויק ועובר דרך תא מדידה שבו קרן לייזר חוצה את זרימת האוויר. כאשר חלקיק חוצה את הקרן, הוא מפזר אור לעבר גלאי רגיש. עוצמת האור המפוזר תלויה בגודל החלקיק, ומכאן המכשיר יכול לסווג את החלקיקים לערוצי גודל שונים ולספור כמה חלקיקים נמצאו בכל ערוץ.

כיול המכשיר הוא קריטי לאמינות התוצאות. תקן ISO 21501-4 מגדיר את שיטות הכיול והאימות למוני חלקיקים המיועדים לחללים נקיים. מכשיר שאינו מכויל כראוי עלול לתת תוצאות מוטות, להחמיץ חלקיקים או לספור חלקיקים שאינם קיימים. לכן חשוב לוודא שהמכשיר בעל תעודת כיול בתוקף ממעבדה מוכרת.

מה ההבדל בין מונה חלקיקים נייד למערכת ניטור רציפה?

מונה נייד הוא מכשיר שמביאים לחדר לצורך בדיקה תקופתית או הסמכה. הוא מאפשר גמישות במיקום הדגימה ומתאים לבדיקות שנעשות בתדירות של פעם בחצי שנה, שנה או לפי דרישה. מערכת ניטור רציפה היא מערכת קבועה המותקנת בחדר ומנטרת את ריכוז החלקיקים בזמן אמת עם התראות אוטומטיות לחריגות – נדרשת בסביבות קריטיות כמו חדרי ייצור סטריליים בפרמצבטיקה.

במה שונה HEPA מ-ULPA ומתי כל אחד מתאים?

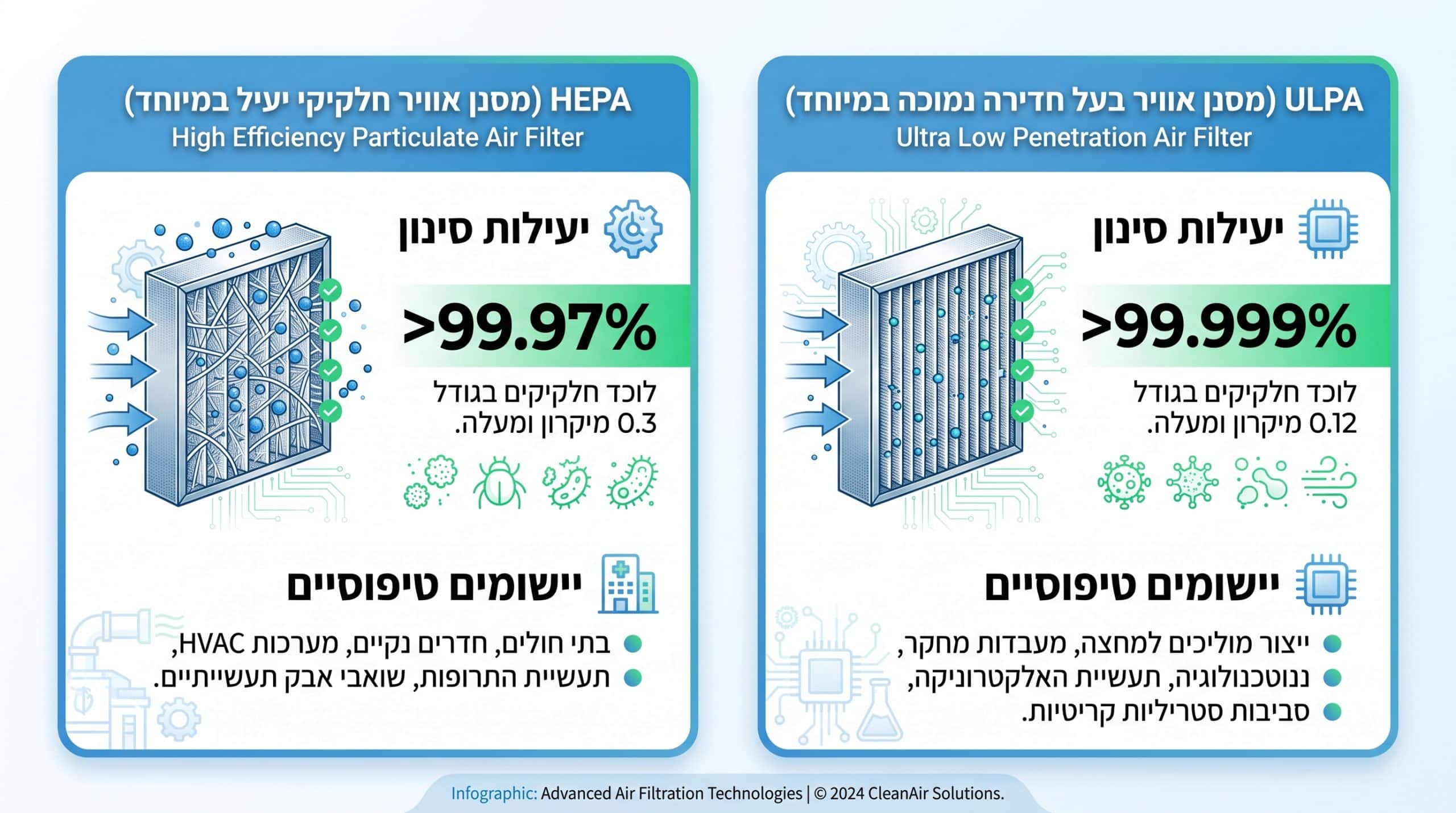

מסנני HEPA ו-ULPA – הבחירה הנכונה משפיעה ישירות על ביצועי החדר ועלות התפעול

מסנני HEPA ו-ULPA שונים בעיקר ברמת היעילות שלהם. מסנן HEPA סטנדרטי מסנן 99.97% מהחלקיקים בגודל 0.3 מיקרומטר. מסנני ULPA מגיעים ליעילויות של 99.999% ומעלה לאותו גודל חלקיק, ומשמשים לסיווגים מחמירים במיוחד.

מה הקשר בין ספירת חלקיקים לניטור מיקרוביאלי?

שאלה שעולה לעיתים קרובות היא האם ספירת חלקיקים מודדת גם חיידקים או פטריות. התשובה היא שלא ישירות. מונה חלקיקים סופר כל חלקיק ללא הבחנה אם הוא אורגני או אנאורגני, חי או דומם. עם זאת, קיים קשר חזק בין שני הפרמטרים משום שמיקרואורגניזמים באוויר נישאים כמעט תמיד על גבי חלקיקים גדולים יותר.

לכן, ריכוז חלקיקים נמוך הוא תנאי הכרחי אך לא מספיק לסביבה נקייה מיקרוביאלית. בחדרים הדורשים סטריליות מבצעים גם ניטור מיקרוביאלי באמצעות צלחות שקיעה, דגימות אוויר אקטיביות ובדיקות משטחים. השילוב של שני סוגי הבדיקות נותן תמונה מלאה של מצב הניקיון.

מהן הטעויות הנפוצות שגורמות לכישלון בבדיקת חלקיקים?

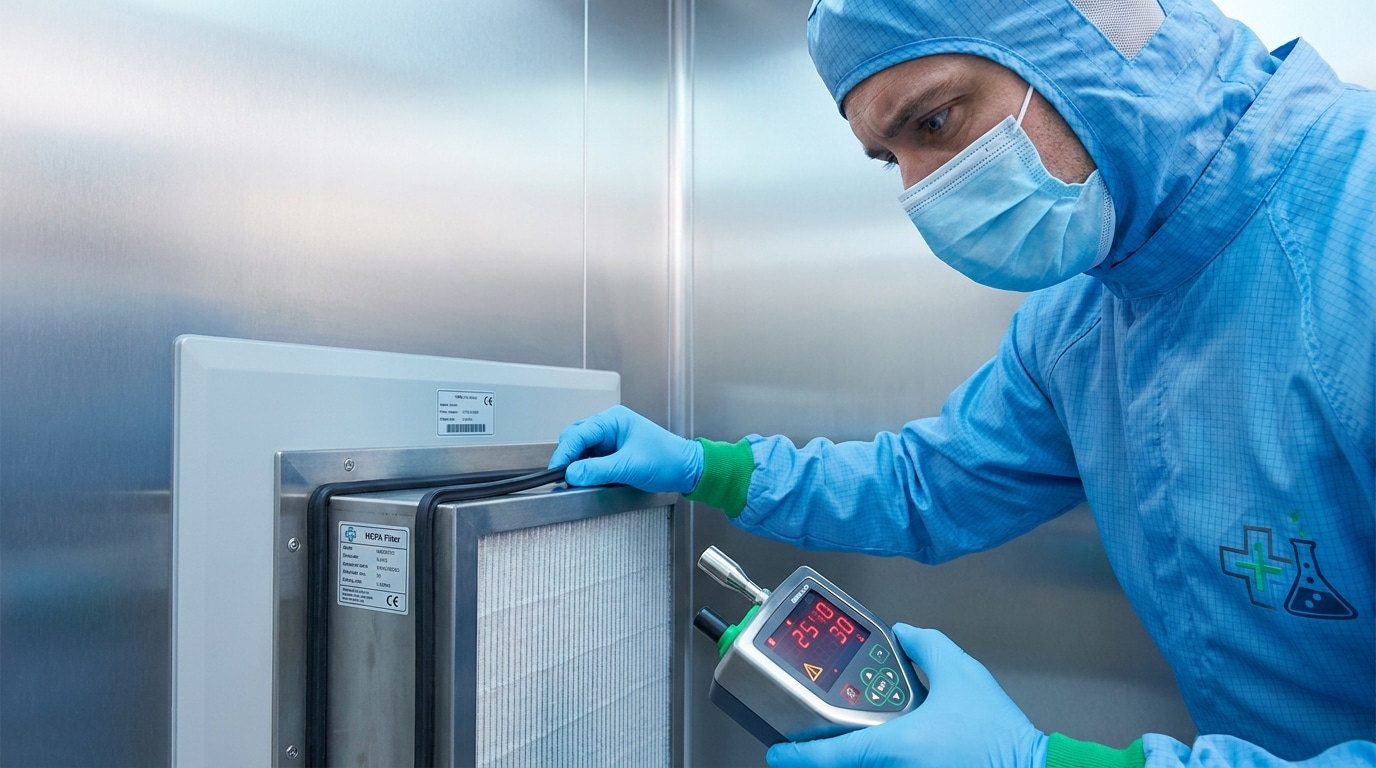

זיהוי הטעות הנכונה חוסך זמן יקר ומשאבים – ידע מקדים הוא כלי המניעה הטוב ביותר

כישלון בבדיקת חלקיקים בחדר נקי יכול לנבוע ממגוון סיבות, וזיהוי השורש הוא הצעד הראשון לתיקון. דליפה במסנן או באטם היא סיבה שכיחה, המתבטאת לרוב בעלייה בריכוז בנקודה מסוימת בלבד. הפרשי לחצים לא מספקים בין החדר לסביבה יכולים לאפשר חדירת אוויר מזוהם.

כל כמה זמן צריך לבצע בדיקת חלקיקים בחדר נקי?

תדירות הבדיקה תלויה בסיווג החדר, בדרישות הרגולטוריות ובאופי הפעילות. תקן ISO 14644-2 מספק הנחיות לתדירות ניטור וסיווג מחדש, אך הדרישות עשויות להשתנות לפי הרגולטור הספציפי. בתעשייה הפרמצבטית, דרישות GMP קובעות תדירויות ניטור שיכולות להגיע לניטור רציף בחדרים קריטיים.

ככלל אצבע, חדרים בסיווג ISO Class 5 ומטה דורשים ניטור תכוף יותר מחדרים בסיווג גבוה יותר. מעבר לניטור שוטף, יש לבצע סיווג מחדש מלא לאחר כל שינוי משמעותי במערכות, לאחר תקלות או כחלק מתוכנית וולידציה תקופתית.

מה צריך להכין לפני הגעת צוות הבדיקה?

הכנה נכונה לבדיקה יכולה לחסוך זמן ולמנוע כישלונות מיותרים. ראשית, יש לוודא שהחדר נקי ושבוצע ניקוי לפי הנהלים המקובלים. מערכות המיזוג צריכות לפעול במשך זמן מספיק לפני הבדיקה כדי להגיע למצב יציב. דלתות ומעברים צריכים להיות סגורים, ויש לתאם את הפעילות האנושית בהתאם למצב הבדיקה המוגדר.

1. ניקוי יסודי לפי הנהלים המאושרים – לפחות 24 שעות לפני הבדיקה
2. הפעלת מערכות מיזוג לפחות שעה-שעתיים מראש לייצוב
3. סגירת כל הדלתות והמעברים לסביבות פחות נקיות
4. תיאום מצב הבדיקה – At-rest או In Operation – מראש
5. הכנת תיעוד: תוכניות חדר, בדיקות קודמות, רשימת ציוד
6. הדרכת הצוות על ההתנהגות הנדרשת במהלך הבדיקה

מה מקבלים בסוף הבדיקה ואיך משתמשים בדוח?

בסיום בדיקת חלקיקים מקבל הלקוח דוח מפורט הכולל את תוצאות המדידה בכל נקודת דגימה, השוואה לדרישות הסיווג, תנאי הבדיקה, פרטי הציוד ותעודות כיול, ומסקנה חד-משמעית לגבי עמידה או אי-עמידה בסיווג.

הדוח משמש לשלוש מטרות קריטיות: ראשית, הוכחה לעמידה בדרישות רגולטוריות לפני מבקרים ממשרד הבריאות. שנית, מעקב אחר מגמות לאורך זמן וזיהוי מוקדם של בעיות. שלישית, במקרה של כישלון, הדוח מסייע לאיתור מקור הבעיה ולתיעוד הפעולות המתקנות.

איך מבטיחים עמידה בדרישות הרגולטוריות בישראל?

בישראל, משרד הבריאות מאמץ תקנים בינלאומיים כבסיס לדרישות חדרים נקיים. נוהל DR-135 למשל, העוסק בהכנות רוקחיות בסיכון גבוה, מפנה במפורש לתקן ISO 14644-1 לצורך סיווג חדרים נקיים. יחידת הפיקוח על תנאי ייצור נאותים במשרד הבריאות מבצעת ביקורות שבהן נבדקת גם העמידה בדרישות חדרים נקיים.

עמידה בדרישות אלו מחייבת לא רק ביצוע בדיקות אלא גם תיעוד מלא ומסודר. ULPA חדרים נקיים ומעבדות מספקת דוחות העומדים בדרישות הרגולטוריות ומלווה את הלקוחות בהכנה לביקורות ממשרד הבריאות ומגופים בינלאומיים.
