מהי בדיקת זרימת אוויר ומדוע היא קריטית לתעשייה?

חדרים נקיים הם סביבות מבוקרות קריטיות בתעשיות כמו פארמה, ביוטכנולוגיה, אלקטרוניקה ומכשור רפואי. בסביבות אלו, שמירה על רמת ניקיון מחמירה היא הכרחית למניעת זיהום ודחיית מוצרים. חדר נקי מוגדר כסביבה שבה כמות החלקיקים באוויר נשלטת בקפידה, וזרימת אוויר מבוקרת ויעילה היא עמוד התווך בשמירה על רמת הניקיון הנדרשת.

זרימת האוויר מונעת הצטברות חלקיקים ומסלקת מזהמים פוטנציאליים מהאזורים הקריטיים. כדי לוודא שהזרימה אכן מתפקדת כנדרש, משתמשים בכלי חיוני הנקרא בדיקת זרימת אוויר בחדר נקי. בדיקה זו, המכונה גם Airflow Visualization או Smoke Test, מאפשרת לזהות כשלים בזרימה ולתעד את דפוסי התנועה של האוויר באזורים מבוקרים.

בדיקת זרימת אוויר היא שיטה ויזואלית לתיעוד ולניתוח דפוסי זרימת האוויר בחדרים נקיים ובאזורים מבוקרים. הבדיקה מתבצעת באמצעות חומרים לא מזהמים, לרוב אדי מים אולטרה-טהורים, המדמים עשן נראה לעין. מכאן נגזר השם smoke test. העשן הנראה מאפשר להמחיש את כיוון הזרימה, את אחידותה ואת מהירות תנועת האוויר בזמן אמת.

איזה תרחיש דורש ביצוע בדיקת זרימת אוויר?

בדיקת זרימת אוויר מתבצעת בשלושה מצבים עיקריים המוגדרים בתקנים הבינלאומיים. המצב הראשון הוא לאחר הקמה, הנקרא As-Built, שבו בודקים את החדר לפני הכנסת ציוד ותחילת פעילות. המצב השני הוא במנוחה, At-Rest, לאחר הכנסת הציוד אך ללא נוכחות כוח אדם או תהליכי ייצור פעילים.

המצב השלישי והקריטי ביותר הוא במצב תפעול, Operational. בדיקה זו מדמה תנאי עבודה אמיתיים עם ציוד פעיל וכוח אדם נוכח. הבדיקה כוללת התייחסות לתנועות אופייניות של עובדים, פתיחת דלתות ופעילות ידיים בתוך האזור הקריטי. מסמכי ה-FDA מדגישים את החשיבות של ביצוע הבדיקה בתנאים דינמיים מייצגים ולא רק בתנאים סטטיים.

השוואה בין בדיקת זרימת אוויר לבדיקת שלמות מסננים

בדיקת זרימת אוויר ובדיקת שלמות מסננים משלימות זו את זו לתמונה מלאה של בטיחות החדר הנקי

חשוב להבין ששתי הבדיקות משלימות זו את זו. ניתן לעבור בדיקת שלמות מסנן ועדיין לסבול מזרימה בעייתית בגלל תכנון לקוי או הפרעות מציוד. מנגד, זרימה יפה לא מפצה על מסנן דולף. לכן, תוכנית ולידציה מקיפה חייבת לכלול את שתי הבדיקות.

דרישות רגולטוריות בינלאומיות לבדיקת זרימות אוויר

הרגולציה הבינלאומית מציבה דרישות ברורות לביצוע בדיקות זרימת אוויר. נספח 1 המעודכן של EU GMP לייצור מוצרים סטריליים מדגיש את הצורך בזרימת אוויר חד-כיוונית, תיעוד מקיף ואסטרטגיית בקרת זיהום בהקשר של זרימות אוויר בייצור סטרילי. הנספח נכנס לתוקף מלא ומחייב יצרנים לעמוד בדרישות אלו.

ה-FDA מפרסם הנחיות לייצור אספטי במסגרת cGMP הכוללות דרישות ל-Qualification ו-Validation של אזורי ייצור. מסמכי Form 483 ומכתבי אזהרה של ה-FDA מציינים באופן ספציפי ליקויים בביצוע Airflow Visualization Studies. דוגמאות כוללות מקרים שבהם smoke studies לא בוצעו בתנאים דינמיים מייצגים או שהזרימה לא הייתה חד-כיוונית כנדרש.

תקנים בינלאומיים המגדירים את שיטות הבדיקה

תקן ISO 14644-3:2019 קובע את שיטות הבדיקה לחדרים נקיים ומזכיר את Airflow Direction/Visualization כאחד מהמבחנים הנדרשים. התקן מגדיר את מצבי הבדיקה השונים ואת הקריטריונים לקבלה.

תקן ASTM E3379 מספק מדריך ספציפי לביצוע בדיקות זרימת אוויר קריטיות. המדריך מפרט את השיקולים לביצוע נכון של הבדיקה ואת הקשר לציפיות רגולטוריות. שני התקנים יחד מספקים מסגרת מקצועית לביצוע בדיקות זרימת אוויר באופן עקבי ומוכר.

מה קורה בישראל מבחינה רגולטורית?

בישראל, יחידת הפיקוח על תנאי ייצור נאותים במשרד הבריאות בודקת עמידה בתקני GMP. הבדיקות כוללות גם דרישות לחדרים נקיים ובקרת זיהום, ותיעוד בדיקות זרימת אוויר רלוונטי לביקורות אלו. היחידה פועלת בהתאם לסטנדרטים בינלאומיים ומצפה לראות תיעוד מקיף של תהליכי ולידציה.

במסמכי מכרז ממשלתיים בישראל מופיעה דרישה מפורשת לבדיקת עשן חדרים נקיים. מפרטים טכניים כוללים התייחסות לדרישות HEPA ו-ISO 14644, ומפרטים את הציפיות לביצוע ולידציה במערכות מיזוג ואוויר. עובדה זו מדגימה שהדרישה לבדיקות זרימת אוויר מעוגנת גם בפרקטיקה המקומית ולא רק בתקנים בינלאומיים.

טעויות נפוצות שמפילות בדיקות זרימת אוויר

הכרת הטעויות הנפוצות מאפשרת לכם להתכונן לבדיקה מוצלחת מהניסיון הראשון

אחת הטעויות הנפוצות ביותר היא ביצוע הבדיקה בתנאים שאינם מייצגים את העבודה בפועל. כאשר הבדיקה מתבצעת ללא נוכחות עובדים, ללא תנועה של ציוד וללא פתיחת דלתות, התוצאות אינן משקפות את המציאות התפעולית. מסמכי ה-FDA מדגישים במפורש את הצורך בבדיקה בתנאים דינמיים הכוללים אינטראקציה עם ציוד ואנשי צוות.

טעות נוספת היא תיעוד לקוי שאינו מאפשר ניתוח עתידי או הצגה לרשויות. תיעוד איכותי כולל וידאו רציף מזוויות מרובות, סימון נקודות בדיקה ותיאור מפורט של תנאי הסביבה. מחקר שפורסם ב-PMC מדגיש את החשיבות של פרוטוקול מסודר ותיעוד מקיף כחלק מתהליך smoke studies.

כיצד מבצעים בדיקת זרימת אוויר בפועל?

ההכנה המקדימה כוללת הבטחת יציבות תנאי הסביבה מבחינת טמפרטורה, לחות ולחץ. יש להכין את ציוד הבדיקה, בעיקר גנרטור עשן המייצר אדי מים אולטרה-טהורים, ולכסות פתחי אוורור לא רלוונטיים. חשוב לוודא שמערכת ה-HVAC פועלת במצב יציב לפני תחילת הבדיקה.

הדמיית הזרימה מתבצעת על ידי שחרור עשן מנקודות אסטרטגיות שהוגדרו מראש בפרוטוקול. הוויזואליזציה מצולמת בווידאו באיכות גבוהה, תוך תיעוד של כל האזורים הקריטיים מנקודות מבט שונות. ניתוח הממצאים כולל זיהוי אזורים של זרימה לא אחידה, מערבולות, אזורים מתים או דליפת אוויר.

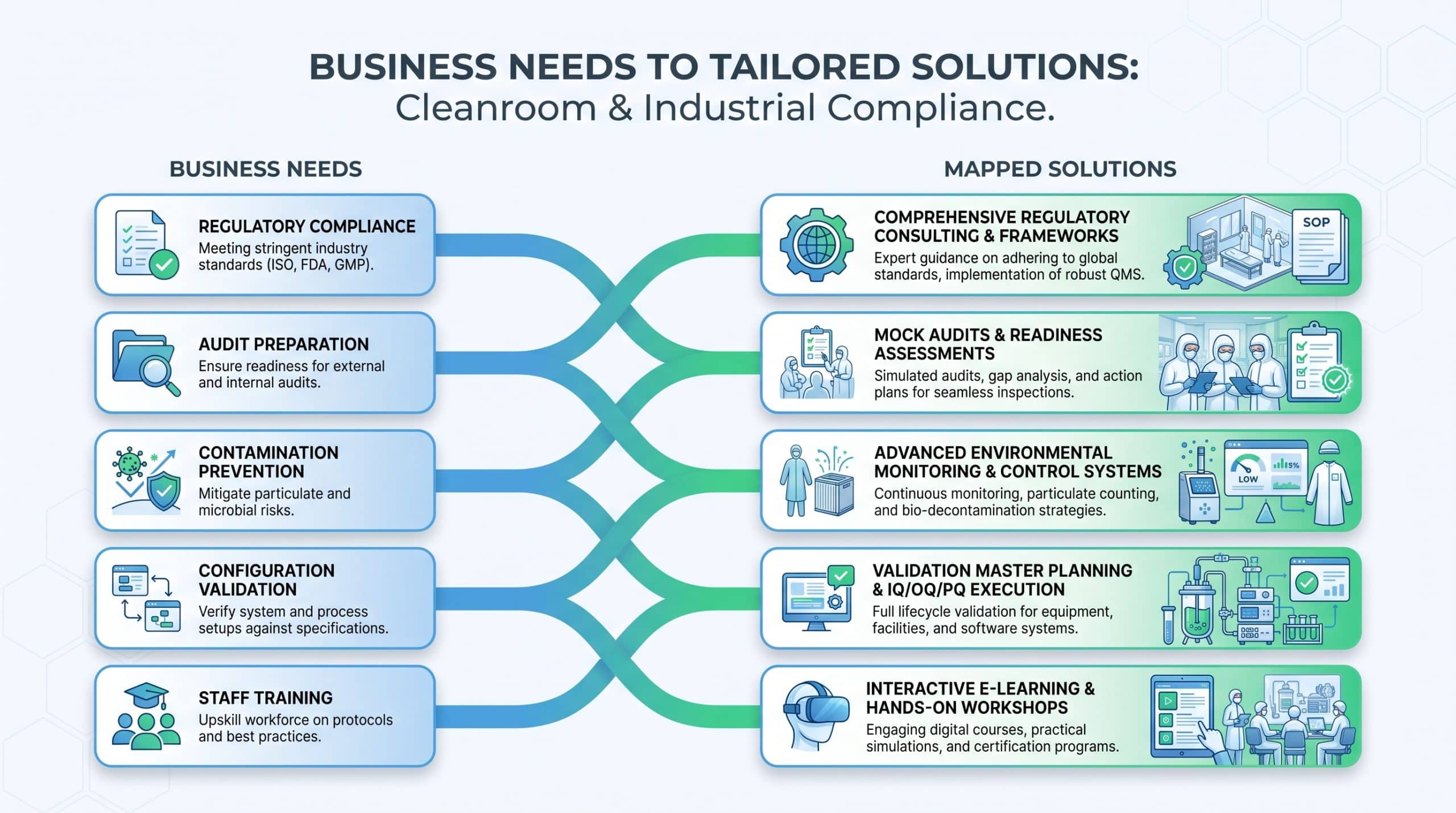

מיפוי צרכים עסקיים ופתרונות מעשיים

כל צורך עסקי ייחודי זוכה לפתרון מותאם אישית מצוות המהנדסים של ULPA

חברת ULPA מספקת מעטפת מלאה של שירותי ולידציה לחדרים נקיים, כולל בדיקות זרימת אוויר מקצועיות. הצוות המהנדסי מלווה את הלקוחות לאורך כל התהליך, החל מהגדרת הפרוטוקול ועד להפקת הדוחות הסופיים. השירות מותאם אישית לצרכי הלקוח ולדרישות הרגולטוריות הספציפיות של התעשייה שלו.

כל כמה זמן צריך לבצע בדיקת זרימת אוויר חוזרת?

התדירות המומלצת לביצוע בדיקות זרימת אוויר חוזרות תלויה בדרישות האיכות והרגולציה הספציפיות. בדרך כלל, מומלץ לבצע בדיקה אחת לשנה עד שנתיים כחלק מתוכנית הסמכה תקופתית. עם זאת, יש לבצע בדיקה גם לאחר שינויים משמעותיים בתצורה, בציוד או בתהליכי העבודה.

שינויים הדורשים בדיקה מחודשת כוללים החלפת מסננים, שינוי במיקום ציוד, שינוי בתהליכי עבודה, תיקונים במערכת ה-HVAC או תוספת של עמדות עבודה חדשות. הסקירה שפורסמה ב-PMC מתייחסת למרווחי retesting ומדגישה את הצורך בהערכה מחודשת לאחר כל שינוי שעלול להשפיע על דפוסי הזרימה.

מה עלול לגרום לכישלון גם כשהמדידות תקינות?

הפרעות זרימה מקומיות הן הגורם העיקרי לכישלון בבדיקות זרימת אוויר גם כאשר מדידות מספריות אחרות תקינות. ציוד שחוסם את נתיב האוויר, מיקום לא נכון של עמדות עבודה או תנועת עובדים בכיוון מסוים יכולים ליצור מערבולות או אזורים מתים שלא מתגלים במדידות ספיקה או לחץ.

פתיחת דלתות או חלונות שירות במהלך העבודה עלולה לשבש את דפוסי הזרימה ולגרום להחזרת אוויר מזוהם לאזור הקריטי. מכתבי אזהרה של ה-FDA מציינים מקרים שבהם smoke studies לא הדגימו זרימה חד-כיוונית נאותה, למרות שפרמטרים אחרים היו בטווח המותר.

מה ההבדל בין מסנני ULPA למסנני HEPA?

הבחירה הנכונה בין מסנני ULPA ו-HEPA קובעת את דרגת הניקיון שניתן להשיג בחדר

מסנני ULPA מספקים יעילות סינון גבוהה יותר ממסנני HEPA, עם יכולת לכידת חלקיקים קטנים יותר. בעוד מסנני HEPA לוכדים 99.97% מהחלקיקים בגודל 0.3 מיקרון, מסנני ULPA לוכדים 99.999% מהחלקיקים בגודל 0.12 מיקרון. הבחירה בין סוגי המסננים תלויה בדרגת הניקיון הנדרשת ובסוג התעשייה.

הקשר לבדיקת זיהום אוויר הוא שהמסנן מספק אוויר מסונן, אך הבדיקה מאמתת שהאוויר המסונן מתנהג נכון באזור הקריטי. מסנן איכותי הוא תנאי בסיס, אך בלי דפוס זרימה נכון עדיין עלול להיווצר סיכון זיהום. לכן משלבים בין בדיקות מסננים לבין בדיקות זרימה כחלק מתהליך ההסמכה המלא.
