pass through לחדר נקי: חשיבות, סוגים וטכנולוגיות מתקדמות

מהו Pass Through לחדר נקי ולמה הוא קריטי בתהליכי ייצור ומחקר?

כאשר עוסקים בסביבות ייצור רגישות או במעבדות מחקר, כל פרט קטן עשוי להשפיע על איכות המוצר הסופי ועל בטיחות התהליכים. אחד המרכיבים החיוניים ביותר בשמירה על רמת ניקיון גבוהה בחדרים נקיים הוא ה-pass through לחדר נקי, המכונה גם תא העברה או pass box. מדובר במתקן ייעודי המאפשר מעבר חומרים וציוד בין אזורים בעלי דרגות ניקיון שונות, מבלי לפגוע ביציבות הסביבה המבוקרת.

תפקידו המרכזי של תא ההעברה הוא לשמש כמחסום פיזי ובקרתי. במקום לפתוח את דלת החדר הנקי ולחשוף את הסביבה הרגישה לאוויר חיצוני ולזיהומים פוטנציאליים, החומרים עוברים דרך תא סגור ומבוקר. בכך מצמצמים משמעותית את הסיכון להכנסת חלקיקים, מיקרואורגניזמים ומזהמים אחרים שעלולים לסכן את תהליכי הייצור או המחקר. עיקרון זה מיושם באופן נרחב בתעשיות הפרמצבטיקה, הביוטכנולוגיה, המכשור הרפואי והאלקטרוניקה.

כיצד פועל מנגנון ה-Interlock ומדוע הוא הכרחי?

העיקרון הבסיסי שמבדיל pass through לחדר נקי מפתח רגיל הוא מנגנון ה-Interlock. מדובר במערכת שמונעת פתיחה בו-זמנית של שתי הדלתות. כאשר דלת אחת פתוחה, הדלת השנייה נעולה אוטומטית, ובכך נשמרת ההפרדה המוחלטת בין האזורים. דרישה זו מופיעה במפורש ב-EU GMP Annex 1, המגדיר שדלתות של airlocks ותאי העברה לא ייפתחו במקביל.

ללא Interlock תקין, כל פתיחת דלת תיצור מסלול ישיר בין האזור הנקי לאזור פחות נקי. תנועת אוויר בלתי מבוקרת תגרום לשיבוש הפרשי הלחצים ולהכנסת חלקיקים. לכן, מנגנון זה מהווה קו הגנה ראשון ומרכזי נגד טעויות אנוש ונגד פגיעה ברמת הניקיון.

מנגנון ה-Interlock הוא ליבת ההגנה של כל תא העברה מקצועי

מה ההבדל בין Interlock מכני לחשמלי?

Interlock מכני: אמינות ועצמאות ממתח

קיימים שני סוגים עיקריים של מנגנוני Interlock, וההבדלים ביניהם משפיעים על אופן התפעול והאינטגרציה עם מערכות בקרה. ה-Interlock המכני פועל באמצעות מערכת פיזית של תפסים ומנעולים. כאשר דלת אחת נפתחת, מוט או מנגנון מכני נועל את הדלת הנגדית. יתרונו באמינות גבוהה ובאי-תלות בחשמל, אך הוא פחות גמיש לשילוב עם מערכות ניטור ממוחשבות.

Interlock חשמלי: חכמה טכנולוגית לסביבות מפוקחות

ה-Interlock החשמלי או האלקטרוני מבוסס על חיישנים ובקרים. הוא מאפשר הוספת טיימרים, חיווי מצב, רישום לוגים אוטומטי והתראות תחזוקה. בסביבות המחייבות תיעוד מלא לצורכי רגולציה, כמו בתעשייה הפרמצבטית, ה-Interlock החשמלי מספק יתרון משמעותי. בחברת ULPA ניתן לקבל ייעוץ מקצועי לגבי הבחירה המתאימה בהתאם לדרישות הספציפיות של כל פרויקט ולתקנים החלים עליו.

מדוע להעדיף תא העברה על פני מעבר דרך דלת החדר הנקי?

השאלה הזו עולה לא פעם בקרב מתכננים ומנהלי מתקנים. התשובה נעוצה בהבנת הדינמיקה של זרימות אוויר וחלקיקים. כל פתיחת דלת ראשית של חדר נקי גורמת לשיבוש משמעותי: אוויר חיצוני נכנס, הפרשי לחצים משתנים, וחלקיקים שנישאים על בגדי העובדים או על משטחים חודרים פנימה. תהליך ההתאוששות של החדר לאחר פתיחת דלת עשוי להימשך דקות ארוכות.

לעומת זאת, pass through לחדר נקי מאפשר העברת חומרים בנפח קטן ומבוקר. האירוע מוגבל לתא עצמו, והחדר הנקי כמעט אינו מושפע. בנוסף, התהליך הופך לסטנדרטי וניתן לבקרה ותיעוד, מה שחיוני בסביבות מפוקחות. ההפחתה בתנועת עובדים דרך דלתות ראשיות משפרת גם את יעילות התהליכים ואת הבטיחות הכוללת.

מהם ההבדלים בין Pass Through ל-Airlock?

למרות שלעיתים המונחים מתערבבים, קיים הבדל מהותי בין תא העברה (pass through) לבין Airlock. ה-Airlock מיועד בעיקר למעבר אנשים, ולעיתים גם ציוד גדול. הוא כולל לרוב פרוטוקול כניסה ויציאה מסודר, הכולל החלפת בגדים, כפפות ומסכות, ולעיתים אף מקלחת אוויר לצורך הסרת חלקיקים מהגוף ומהלבוש.

ה-pass through לחדר נקי, לעומת זאת, מתמקד בהעברת חומרים ופריטים ללא כניסת כוח אדם. הוא קומפקטי יותר, ממוקם בדרך כלל בקיר המפריד בין אזורים, ומיועד לשימוש תכוף ומהיר. בפרויקטים רבים נעשה שימוש בשני הפתרונות במקביל: Airlock לכניסת עובדים ותאי העברה למעבר חומרים. חברת ULPA מתמחה בתכנון משולב של שני הפתרונות, תוך התאמה מדויקת לזרימות העבודה ולדרישות הרגולטוריות.

סוגי Pass Through: השוואה מלאה בין פתרונות

מתי מתאים תא העברה פסיבי ומתי נדרש פתרון אקטיבי?

הבחירה בין תא העברה פסיבי לאקטיבי תלויה במספר גורמים. התא הפסיבי, הכולל רק דלתות עם Interlock ללא מערכת סינון פנימית, מתאים למצבים בהם ההפרש ברמות הניקיון בין האזורים אינו גדול, ובהם קיים פרוטוקול ניקוי קפדני של הפריטים לפני ההכנסה. יתרונותיו בפשטות התפעול, עלות נמוכה יותר ותחזוקה מינימלית.

התא האקטיבי, הכולל יחידת סינון (Fan Filter Unit) או מקלחת אוויר (Air Shower), נדרש כאשר יש צורך בהפחתת חלקיקים אקטיבית בתוך התא עצמו. הוא מתאים במיוחד לסביבות עם רגישות גבוהה, עומסי מעבר רבים, או כאשר לא ניתן להסתמך באופן מלא על התנהגות המשתמשים. יחידת הסינון מספקת זרם אוויר מסונן דרך פילטרי HEPA או ULPA, ובכך “שוטפת” את הפריטים מחלקיקים לפני כניסתם לאזור הנקי.

האם UV-C בתא העברה באמת יעיל או שמדובר בפתרון מוגבל?

השימוש בנורות UV-C לחיטוי משטחים בתאי העברה הפך נפוץ בשנים האחרונות, אך חשוב להבין את המגבלות. קרינת UV-C אכן יעילה בהשמדת מיקרואורגניזמים על משטחים חשופים, אך יעילותה תלויה במספר גורמים: עוצמת הקרינה, זמן החשיפה, והמרחק מהנורה. חשוב מכל, UV-C פועל רק בקו ראייה ישיר. אזורים מוצללים בתוך התא, למשל מתחת לפריטים או בפינות, לא יחטאו ביעילות.

UV-C הוא שכבת הגנה נוספת ולא פתרון עצמאי לחיטוי

מחקרים שפורסמו בסקירה שיטתית על UV-C בסביבות בתי חולים מדגישים את התלות במינון ואת חוסר הסטנדרטיזציה ביישום. לכן, אין להסתמך על UV-C כפתרון חיטוי יחיד ומוחלט. הוא משמש כשכבת הגנה נוספת, משלימה לפרוטוקולי ניקוי ידניים ולמערכות סינון. בנוסף, קרינת UV-C מסוכנת לבני אדם, ולכן חובה לוודא שהנורות פועלות רק כאשר הדלתות סגורות, באמצעות מנגנוני בטיחות מתאימים.

תקנים ורגולציה: מה נדרש לעמידה ב-ISO ו-GMP?

תכנון והפעלה של תאי העברה בחדרים נקיים כפופים לתקנים בינלאומיים ולדרישות רגולטוריות מחמירות. תקן ISO 14644-7 עוסק בהתקני הפרדה (Separative Devices), קטגוריה הכוללת גם תאי העברה. התקן מספק הנחיות לתכנון, הפעלה ובדיקה של מתקנים אלה, במטרה להבטיח את יעילותם בשמירה על סביבה מבוקרת.

בתעשייה הפרמצבטית, הנחיות GMP (Good Manufacturing Practices) מגדירות דרישות ספציפיות. משרד הבריאות בישראל מפקח על יישום תנאי ייצור נאותים, וה-EU GMP Annex 1 מחייב שדלתות של airlocks ותאי העברה לא ייפתחו בו-זמנית. בחברת ULPA מכירים היטב את הדרישות הרגולטוריות ומספקים ליווי מלא לעמידה בתקנים, כולל תיעוד ואישורים נדרשים.

HEPA מול ULPA: כיצד לבחור את רמת הסינון המתאימה?

בתאי העברה אקטיביים, הבחירה בין פילטרי HEPA ל-ULPA משפיעה ישירות על רמת ההגנה. פילטר HEPA מסנן לפחות 99.97% מהחלקיקים בקוטר 0.3 מיקרון, כפי שמוגדר על ידי ASHRAE. פילטר ULPA מספק רמת סינון גבוהה יותר: לפחות 99.999% מהחלקיקים בקוטר 0.12 מיקרון.

הבחירה תלויה בדרגת הניקיון הנדרשת, בסוג התעשייה ובאופי החומרים המועברים. חשוב לזכור שהפילטר הוא רק חלק מהתמונה: אטימות ההתקנה, זרימת האוויר ותוכנית התחזוקה משפיעים לא פחות על הביצועים בפועל.

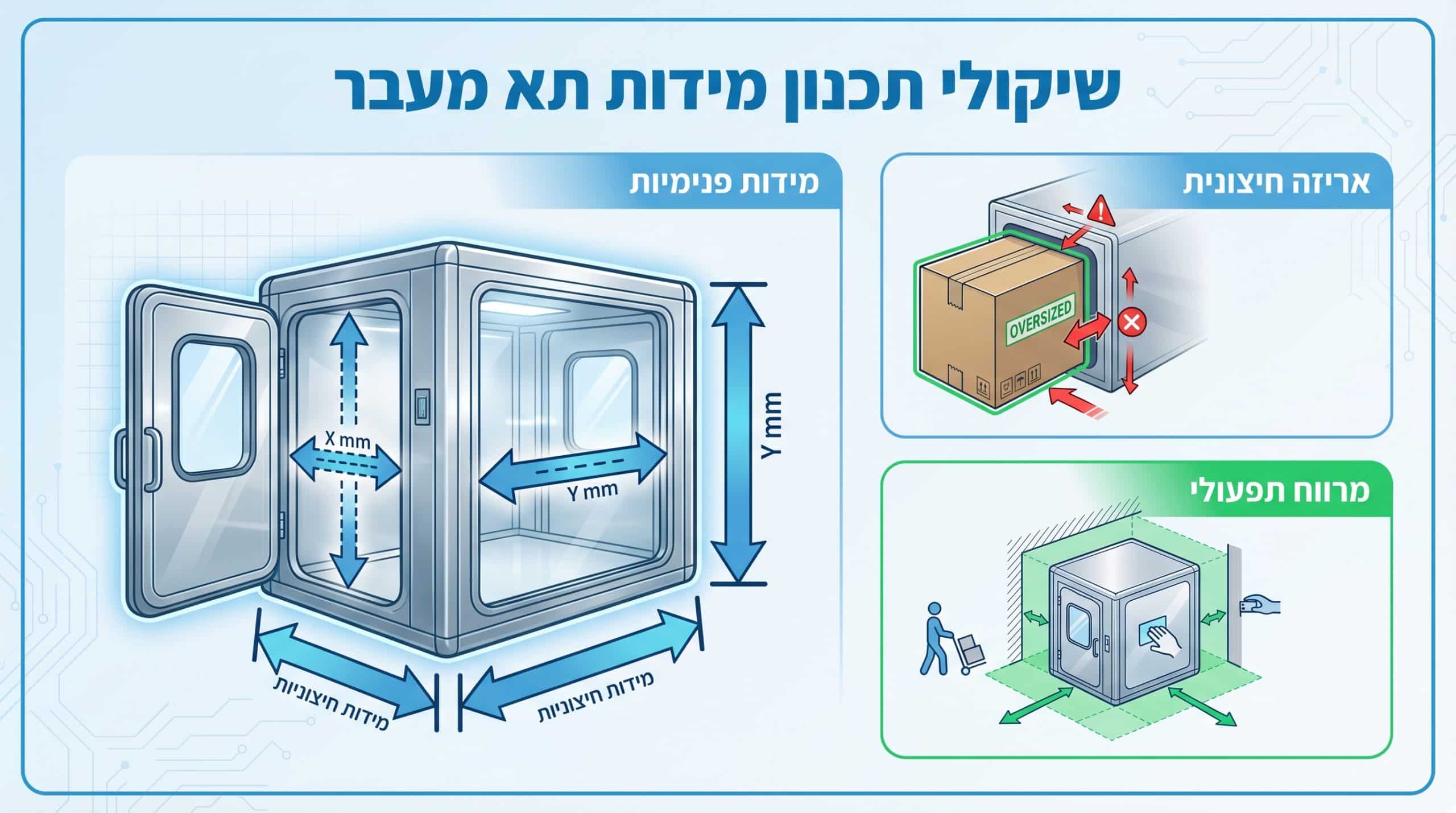

טעויות נפוצות בבחירת מידות לתא העברה

טעות במידות עולה כסף רב ועיכוב משמעותי בלוח הזמנים

אחת הטעויות השכיחות ביותר בתכנון מערכות מעבר חומרים היא הזמנת תא בגודל לא מתאים. הבעיה נובעת לרוב מאי-הבחנה בין מידות פנימיות (נטו) למידות חיצוניות. כאשר מזמינים תא בגודל “60×60 ס”מ” ללא הגדרה ברורה, עלולים להיתקל במצב שבו הפריטים הגדולים פשוט לא נכנסים.

גורם נוסף הוא התעלמות מאריזה חיצונית. פריט בגודל מסוים מגיע לרוב באריזה מגנה שמגדילה את הממדים. כמו כן, יש לקחת בחשבון את כיוון פתיחת הדלתות, גובה העבודה הנוח לעובדים, ואת הצורך במדפים פנימיים. תכנון נכון כולל מיפוי של הפריט הגדול ביותר הצפוי לעבור, הוספת מרווח תפעולי, ובדיקה שהמידות מתאימות גם לעומסי שיא.

כיצד להתקין Pass Through בקיר חדר נקי בצורה נכונה?

התקנה נכונה של תא העברה היא קריטית לא פחות מהבחירה בדגם המתאים. ההתקנה הנפוצה היא Through-wall או Flush mount, כאשר התא משולב בתוך הקיר המפריד בין האזורים. נקודת המפתח היא האיטום ההיקפי: כל חריץ או פער עלול להפוך למקור לחדירת חלקיקים ולהצטברות לכלוך.

יש להשתמש בחומרי איטום מתאימים לסביבות נקיות, לוודא שהמסגרת מתחברת באופן רציף לפאנלים או לקיר, ולהקפיד על גימור קצוות היגייני שמונע הצטברות בפינות. חשוב לתכנן מראש את עובי הקיר ואת הנגישות לשירות ותחזוקה. בפרויקטים של ULPA, צוות המהנדסים מלווה את תהליך ההתקנה ומבצע בדיקות אטימות לפני מסירה סופית.

מהם השלבים הנכונים למעבר חומרים דרך תא העברה?

תהליך מעבר חומרים נכון הוא קצר ומוגדר, אך דורש הקפדה על כל שלב:

1. ניקוי האריזה החיצונית בחומר ניקוי מאושר, בצד החיצוני של התא
2. פתיחת הדלת החיצונית, הכנסת הפריט ווידוא שהוא מונח באופן יציב
3. סגירת הדלת החיצונית לחלוטין לפני כל פעולה נוספת
4. המתנה בתא אקטיבי עם מחזור סינון או UV-C לפי הנוהל המוגדר
5. פתיחת הדלת הפנימית והוצאת הפריט לאזור הנקי

כלל הברזל שיש לזכור: דלת אחת בלבד פתוחה בכל רגע נתון. מומלץ להגדיר אחריות ברורה לגבי מי מכניס ומי מוציא, ולתעד את המעברים כשנדרש לצורכי רגולציה.

תחזוקה ובדיקות תקופתיות: מה חובה לבצע ובאיזו תדירות?

תחזוקה מונעת עדיפה תמיד על תיקון לאחר תקלה

תחזוקה שוטפת של תאי העברה היא תנאי הכרחי לשמירה על תפקודם התקין ועל עמידה בדרישות רגולטוריות. הניקוי השגרתי כולל שטיפה של משטחים פנימיים, מסילות דלתות ואטמים. הצטברות לכלוך בפינות ובמסילות היא מקור חלקיקים קלאסי שיש למנוע.

בדיקות תקופתיות כוללות אימות תקינות מנגנון ה-Interlock, בדיקת מצב האטמים והגסקטים, וחיפוש סימני שחיקה או קורוזיה. בתאים אקטיביים יש לנטר את נפילת הלחץ (ΔP) במסנן, לבדוק רעידות או רעש חריג במאוורר, ולהחליף פילטרים לפי לוח זמנים מוגדר. בתאים עם UV-C יש לבדוק את תקינות הנורות ולמדוד את עוצמת הקרינה. תיעוד מלא של כל פעולות התחזוקה נדרש במיוחד בסביבות מפוקחות, כפי שמפורט במכרזים ציבוריים לתחזוקת חדרים נקיים.

כיצד ULPA מסייעת בתכנון, הקמה ותחזוקת תאי העברה?

בחירת תא העברה מתאים ויישומו הנכון דורשים הבנה מעמיקה של הצרכים התפעוליים, הדרישות הרגולטוריות והמאפיינים הטכניים של הסביבה. חברת ULPA מספקת מעטפת מלאה הכוללת ייעוץ ראשוני, תכנון מותאם אישית, אספקה והתקנה מקצועית, ולבסוף תהליך ולידציה מלא. הגישה הזו מבטיחה שהפתרון יתאים בדיוק לדרישות הפרויקט ויעמוד בכל התקנים הרלוונטיים.

צוות המהנדסים של ULPA מלווה את הלקוחות לאורך כל התהליך, מזיהוי נקודות המעבר הקריטיות ועד לבדיקות הסופיות. הניסיון הרב בעבודה מול תעשיות מגוונות, כולל פרמצבטיקה, ביוטכנולוגיה ומכשור רפואי, מאפשר התאמה מדויקת של הפתרון לכל יישום. בנוסף, החברה מציעה שירותי תחזוקה שוטפת ובדיקות תקופתיות, כך שניתן לשמור על ביצועים מיטביים לאורך זמן.
