תקן ISO 14644 חדרים נקיים: כל מה שצריך לדעת

כל שנייה שמערכות הייצור שלכם פועלות בסביבה לא מבוקרת, אתם מסתכנים בפגיעה באיכות המוצר, בעלויות תיקון כבדות ובחשיפה רגולטורית מיותרת. תקן ISO 14644 לחדרים נקיים הוא לא רק מסמך טכני, הוא השפה המשותפת של כל מי שמבין שזיהום אוויר עולה ביוקר. המדריך הזה נכתב כדי שתבינו בדיוק מה נדרש, איך לפעול נכון ואיך להימנע מהטעויות שעלולות לעלות לכם ביוקר.

מהו תקן ISO 14644 לחדרים נקיים ומדוע הוא כה קריטי לתעשייה?

בתעשיות שבהן זיהום באוויר עלול לפגוע באיכות המוצר או בבטיחות המשתמש, קיים צורך מובהק בסביבות מבוקרות המכונות חדרים נקיים. תחומים כמו תעשיית הפארמה, ייצור מוליכים למחצה, ביוטכנולוגיה, מכשור רפואי ואף תעשיית החלל מחייבים שליטה קפדנית בריכוז החלקיקים באוויר. ללא מסגרת אחידה להגדרת רמות ניקיון, כל ארגון היה מגדיר לעצמו קריטריונים שונים, מצב שהיה יוצר בלבול ופוגע בתקשורת בין יצרנים, רגולטורים ולקוחות.

תקן ISO 14644 חדרים נקיים מספק בדיוק את המסגרת הזו. מדובר בסדרת תקנים בינלאומיים שמגדירה כיצד מסווגים חדרים נקיים, כיצד בודקים אותם וכיצד שומרים על ביצועיהם לאורך זמן. התקן יוצר שפה משותפת לכל השחקנים בשרשרת הערך ומאפשר השוואה אמינה בין מתקנים שונים ברחבי העולם. בישראל, הרגולציה המקומית מאמצת תקנים אלו באופן רשמי, למשל בנוהל 135 של משרד הבריאות העוסק בהכנות רוקחיות סטריליות ומפנה במפורש ל־ISO 14644-1 לצורך סיווג אזורים נקיים.

מדוע חשוב להבין את ההבדל בין ISO 14644-1 לבין ISO 14644-2?

רבים מתבלבלים בין שני חלקי התקן המרכזיים, אך ההבחנה ביניהם מהותית לניהול נכון של חדר נקי. ISO 14644-1 עוסק בסיווג ראשוני של חדרים נקיים לפי ריכוז חלקיקים באוויר. הוא מגדיר את דרגות הניקיון השונות ואת שיטת המדידה שמאפשרת לקבוע לאיזו דרגה שייך חדר מסוים. לעומת זאת, ISO 14644-2 מתמקד בניטור שוטף ובהוכחת עמידה מתמשכת. כלומר, אחרי שחדר קיבל סיווג מסוים, יש לוודא שהוא ממשיך לעמוד בדרישות לאורך זמן.

בפועל, ISO 14644-1 עונה על השאלה “מהי רמת הניקיון של החדר כרגע?”, ואילו ISO 14644-2 עונה על השאלה “כיצד נוודא שהחדר ישמור על רמת הניקיון הזו?”. תוכנית ניטור מסודרת לפי ISO 14644-2 כוללת הגדרת תדירות בדיקות, סוגי מדידות, ספי התראה ושיטות תיעוד. ארגון ISO מגדיר שתוכנית כזו מספקת ראיות לשמירת ביצועי חדר נקי ביחס לניקיון אוויר לפי ריכוז חלקיקים.

טבלת חלקיקים לפי ISO 14644-1 – הערכים הקריטיים שכל מנהל חדר נקי חייב להכיר

מה זה ISO Class ואיך קוראים את דרגות הניקיון?

ISO Class הוא מספר בין 1 ל־9 המייצג את רמת הניקיון באוויר. ככל שהמספר נמוך יותר, החדר נקי יותר ומותר בו פחות חלקיקים. דרגות הניקיון הנפוצות ביישומים תעשייתיים הן ISO 5 עד ISO 8, כאשר ISO 5 מתאים לתהליכים רגישים במיוחד ואילו ISO 7 ו־ISO 8 נפוצים בחדרי ייצור, אריזה ומעבדות כלליות.

הסיווג נקבע לפי מדידות בפועל של חלקיקים בגדלים מוגדרים. התקן מגדיר גבולות עליונים למספר החלקיקים למטר מעוקב עבור כל גודל חלקיק וכל ISO Class. אם תוצאות המדידה נמוכות מהגבולות או שוות להם, החדר עומד בדרגת הניקיון המבוקשת.

טבלת חלקיקים לפי ISO 14644-1: המספרים שחייבים להכיר

הטבלה הבאה מציגה את המקסימום המותר של חלקיקים למטר מעוקב עבור גדלי חלקיקים נפוצים. הערכים הם מצטברים, כלומר ספירה עבור גודל מסוים כוללת את כל החלקיקים בגודל הזה ומעלה.

חשוב להבין שהמקפים בטבלה אינם אומרים שאין דרישה, אלא שהתקן אינו מגדיר גבול לאותו שילוב של ISO Class וגודל חלקיק. בחירת גדלי החלקיקים למדידה תלויה בדרישות התהליך וביכולות מכשור המדידה.

שלושה מצבי בדיקה שחייבים להכיר לפני סיווג חדר נקי

התקן מגדיר שלושה מצבי בדיקה שונים, וכל אחד מהם משקף תנאים שונים בחדר. הבחירה במצב הנכון קריטית לקבלת תוצאות משמעותיות ולהשוואה תקפה לאורך זמן.

איך מבצעים סיווג חדר נקי בפועל?

תהליך הסיווג כולל מספר שלבים מוגדרים. ראשית, יש להגדיר את מצב הבדיקה המתאים לדרישות האפליקציה ולנהלי האתר. לאחר מכן, קובעים את מספר נקודות הדיגום על פי שטח החדר ושיטת הדיגום שהתקן מגדיר. ככל שהשטח גדל, נדרשות יותר נקודות. בנוסף, חשוב לכסות אזורים קריטיים כמו סמיכות לתהליך, פתחים ומעברים.

המדידות מתבצעות באמצעות מונה חלקיקים מכויל, כאשר בכל נקודה נדגמת כמות אוויר מוגדרת. התוצאות מושוות לטבלת הגבולות, ואם כל הנקודות עומדות בדרישות, החדר מקבל את הסיווג המבוקש. כל התהליך מתועד בדוח סיווג הכולל פרטי החדר, תוכנית נקודות, תוצאות גולמיות, השוואה לגבולות וכל חריגה שנמצאה.

טעויות נפוצות בתכנון נקודות דיגום שכדאי להימנע מהן

אחת הטעויות הנפוצות היא דיגום רק במרכז החדר תוך התעלמות מאזורים בעייתיים. זיהום נוטה להצטבר באזורים ספציפיים כמו פינות, קרבה לדלתות או סמיכות לציוד. טעות נוספת היא שימוש בנפח דיגום לא מתאים, מה שעלול להוביל לתוצאות לא מייצגות. גם התעלמות מאזורי עבודה קריטיים עלולה להשאיר בעיות זיהום בלתי מזוהות.

חברת ULPA מלווה ארגונים בתכנון תוכניות דיגום מדויקות המבוססות על ניסיון רב שנים בהקמת חדרים נקיים בישראל. הליווי כולל מיפוי אזורים קריטיים, קביעת מספר נקודות אופטימלי והתאמה לדרישות התהליך הספציפי.

רשימת הבדיקה: 4 הטעויות הנפוצות ביותר

מה ההבדל בין בדיקה במנוחה לבדיקה בעבודה?

הבלבול בין מצבי At-rest ו־Operational נפוץ מאוד, במיוחד כאשר משווים דרישות ממקורות שונים. במצב At-rest, החדר פעיל מבחינת מערכות אך ללא פעילות תהליך או נוכחות אנשים. במצב Operational, יש פעילות אמיתית, ולכן לרוב יופיע יותר זיהום.

חשוב להגדיר את מצב הבדיקה בצורה עקבית ולתעד אותו היטב. כך ניתן להשוות תוצאות לאורך זמן ולזהות שינויים משמעותיים. אם מדידות At-rest מראות עמידה בדרישות אך מדידות Operational מראות חריגות, יש לבחון את הגורמים התפעוליים כמו התנהגות צוות, ציוד או נהלי ניקיון.

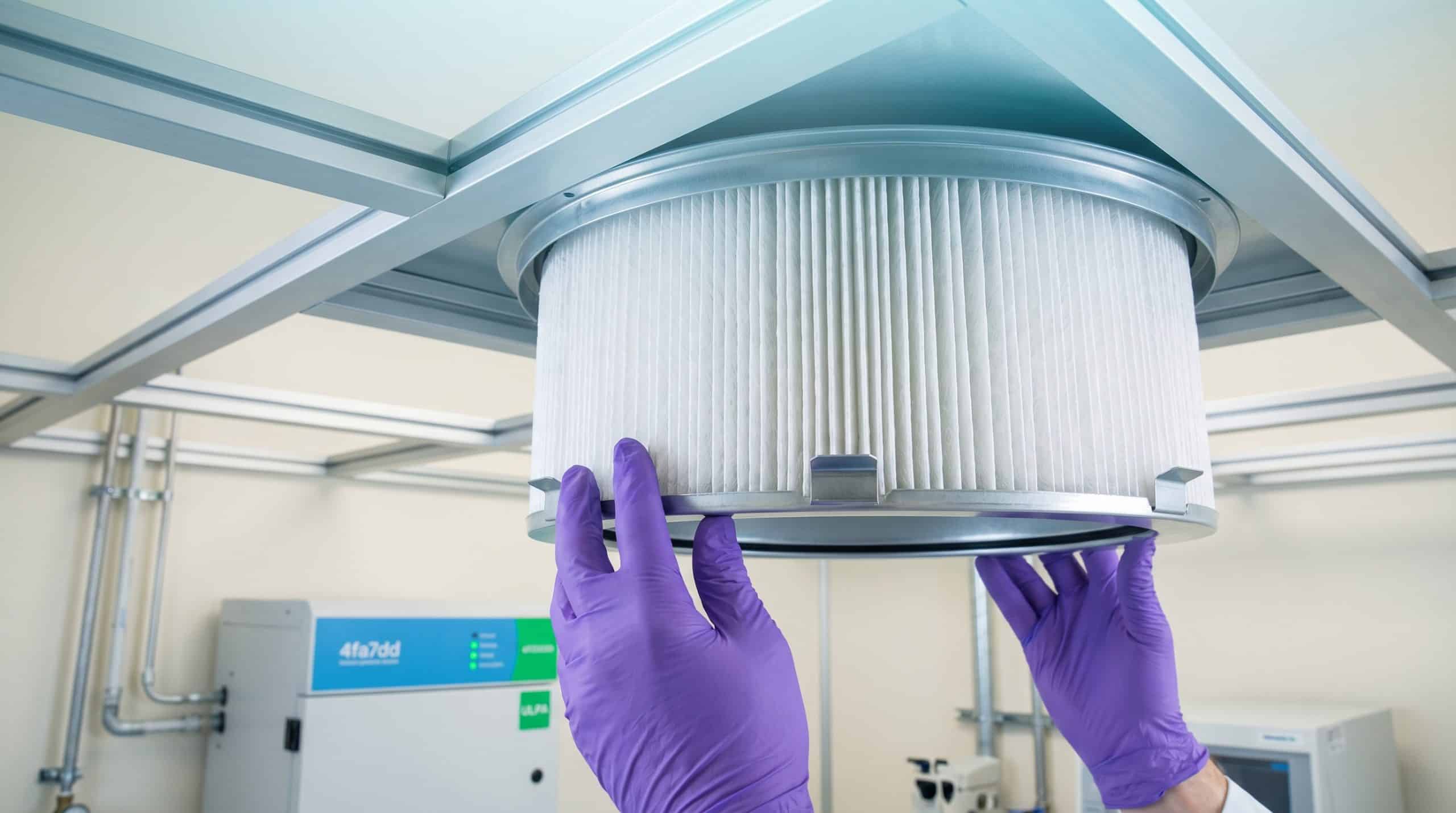

פילטרי ULPA כחלק ממערכת שלמה – לא מדובר ברכיב בודד אלא בפתרון אינטגרלי

מהו הקשר בין פילטרי ULPA לתקן ISO 14644?

פילטרי ULPA הם מסנני אוויר בעלי יעילות גבוהה במיוחד, המסוגלים ללכוד חלקיקים זעירים ביותר. עם זאת, חשוב להבין שהתקנת פילטר ULPA אינה מבטיחה אוטומטית עמידה ב־ISO Class מסוים. הפילטר הוא רכיב קריטי אחד מתוך מערכת שלמה הכוללת מעטפת, לחץ דיפרנציאלי, זרימת אוויר, משמעת תפעולית ונהלי ניקיון.

אפשר להתקין פילטרי ULPA באיכות מעולה ועדיין להיכשל בסיווג בגלל דליפות במעטפת, זרימות אוויר לא נכונות, חדירת זיהום ממקורות אחרים או משמעת תפעולית לקויה. לכן, הגישה הנכונה היא להתייחס לחדר הנקי כמערכת אינטגרלית ולא כאוסף של רכיבים בודדים.

HEPA מול ULPA: איזה פילטר מתאים לאיזה יישום?

פילטרי HEPA ו־ULPA שניהם מסנני אוויר בעלי יעילות גבוהה, אך הם נבדלים ברמת היעילות ובגודל החלקיקים שהם מסוגלים ללכוד. HEPA עומד ביעילות של לפחות 99.97% לחלקיקים בגודל 0.3 מיקרון, בעוד ULPA מגיע ליעילות של לפחות 99.999% לחלקיקים בגודל 0.12 מיקרון.

דירוג הפילטרים עצמו נמדד לפי תקנים נפרדים כמו EN 1822 ו־ISO 29463. תקנים אלו מגדירים שיטות בדיקה וקטגוריות סיווג לפילטרים, אך חשוב להדגיש שדירוג פילטר אינו זהה לדירוג חדר. פילטר מדורג לפי יכולת הסינון שלו, בעוד חדר מדורג לפי ריכוז החלקיקים שנמדד בפועל באוויר.

השוואה בין ISO Class לבין Grades של GMP: מה ההבדלים?

תעשיית התרופות כפופה גם לתקנות GMP שמגדירות Grades שונים לייצור מוצרים סטריליים. Annex 1 של EU GMP מגדיר ארבע דרגות: A, B, C ו־D, כאשר כל דרגה מתאימה בקירוב ל־ISO Class מסוים.

ISO 14644 הוא תקן טכני קפדני המתמקד בניקיון חלקיקים בלבד, בעוד GMP מתייחס למכלול רחב יותר של תנאי ייצור מבוקרים כולל ניטור מיקרוביאלי, נהלי עבודה ותיעוד.

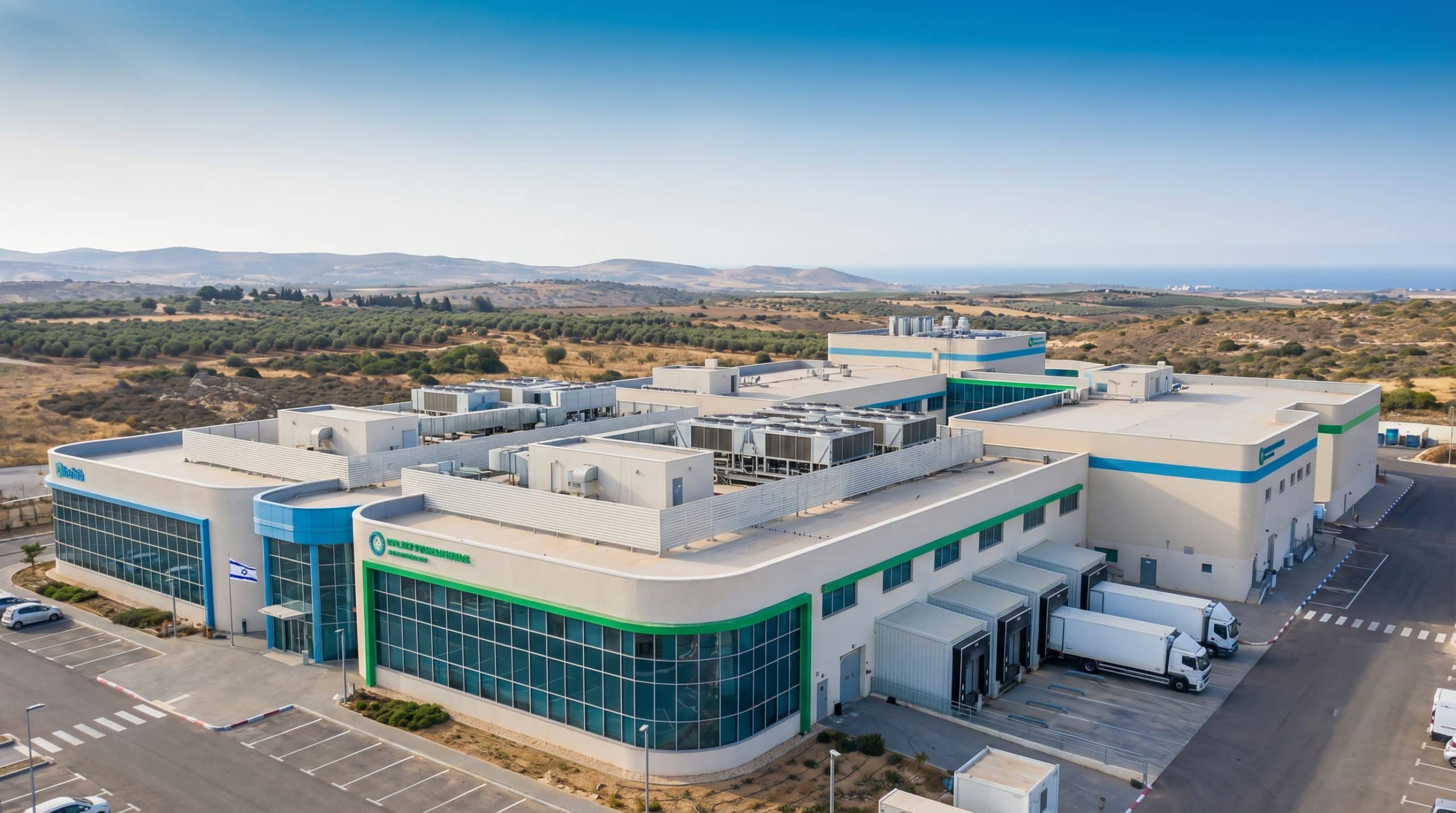

התקנים הבינלאומיים משפיעים ישירות על הרגולציה המקומית ועל יכולת הארגונים לפעול בשוק הגלובלי

כיצד התקנים הבינלאומיים משפיעים על התעשייה בישראל?

הרגולציה הישראלית מתבססת במידה רבה על תקנים בינלאומיים כדי להבטיח עמידה בסטנדרטים גלובליים. נוהל 135 של משרד הבריאות, למשל, מפנה במפורש ל־ISO 14644-1 לצורך סיווג אזורים נקיים בבתי מרקחת העוסקים בהכנות סטריליות. גם בפרויקטים הנדסיים גדולים בישראל, כמו הקמת מרכז תשתיות לאומי ללוויינים קטנים, מוגדרות דרישות ל־ISO 7 ו־ISO 8.

מוסדות מחקר כמו מכון ויצמן למדע מבצעים בדיקות סיווג לפי ISO 14644-1 ומתעדים את התוצאות בדוחות מפורטים. התאמה זו לתקנים בינלאומיים מאפשרת לארגונים ישראליים לפעול בשוק הגלובלי ולעמוד בדרישות רגולטוריות של גופים זרים.

מה נדרש מעבר לדרישות התקן כדי להפעיל חדר נקי בהצלחה?

עמידה בתקן ISO 14644 היא תנאי הכרחי אך לא מספיק להפעלה מוצלחת של חדר נקי. נדרשים גם תכנון אדריכלי והנדסי מדויק הכולל זרימת אוויר נכונה, בחירת חומרי בנייה מתאימים ותכנון מערכות HVAC. בחירת ציוד תואם לדרישות הניקיון היא שיקול נוסף, כמו גם הגדרת נהלים תפעוליים ברורים לכניסת עובדים, לבוש וניקיון.

כיול ובדיקות תקופתיות הם חלק בלתי נפרד משגרת האחזקה. בדיקות יזומות מאפשרות לזהות בעיות לפני שהן הופכות לחריגות משמעותיות ולשמור על עמידה מתמשכת בדרישות. חברת ULPA מציעה מעטפת שירותים מלאה הכוללת תכנון, הקמה, ולידציה ותמיכה שוטפת, עם התאמה אישית לצרכי כל ארגון.

יתרונות עבודה עם גורם מקצועי בתחום חדרים נקיים

הקמת חדר נקי ותחזוקתו דורשים ידע מקצועי רב־תחומי. הטבלה הבאה ממפה צרכים עסקיים נפוצים ואת האופן שבו ליווי מקצועי תורם להתמודדות איתם.
