כיבוי אש בחדרים נקיים: כל מה שצריך לדעת על גזים נקיים ו-ULPA

כל שנייה קריטית כשמתפרצת שריפה בחדר נקי

מה שנבנה בהשקעה של מיליונים יכול להיהרס תוך דקות, לא מהאש בלבד, אלא ממים שלא היו צריכים להיות שם בכלל. הפתרון הנכון אינו רק עניין של ציות לתקנים, הוא ההבדל בין השבתה של שעות לבין נזק של שבועות. המאמר שלפניכם חושף את כל מה שצריך לדעת על כיבוי אש בחדרים נקיים, כולל הטעויות הנפוצות שעולות ביוקר.

נכתב על ידי יגאל בן חסין, מומחה בניהול ופיתוח עסקי עם למעלה מ-30 שנות ניסיון

מה תרוויחו מקריאת המאמר הזה?

כיבוי אש בחדרים נקיים: למה זה שונה מכיבוי רגיל?

חדרים נקיים מתוכננים לשמור על רמות מינימליות של חלקיקים באוויר, לחצים מבוקרים וזרימות אוויר מדויקות. כל אלה הופכים את כיבוי האש למשימה מורכבת בהרבה מחללים רגילים. שימוש במערכות כיבוי מסורתיות כמו ספרינקלרים עלול לגרום לנזקים חמורים יותר מהשריפה עצמה. המים עלולים להרוס ציוד אלקטרוני יקר, לזהם תהליכי ייצור סטריליים ולהשבית קווי ייצור לתקופות ממושכות.

הצורך בכיבוי אש נקי נובע מכך שבחדרים נקיים כל זיהום עלול לפסול אצוות שלמות של מוצרים. בתעשיות כמו ביוטכנולוגיה, מוליכים למחצה ופרמצבטיקה, עלות השבתה של יום אחד עלולה להגיע למיליוני שקלים. לכן, פתרון הכיבוי חייב לאזן בין יעילות כיבוי מהירה לבין שמירה על תקינות הסביבה והציוד. בחירה בפתרון לא מתאים עלולה להוביל להשבתה ארוכה, אובדן תוצרת ופגיעה במוניטין.

אילו סכנות אש אופייניות קיימות בחדרים נקיים?

הסיכונים העיקריים לשריפה בחדרים נקיים מגיעים ממספר מקורות. ציוד חשמלי ואלקטרוני מהווה גורם סיכון מרכזי, כולל ארונות בקרה, ספקי כוח, מנועים ומכונות תהליך. בנוסף, בתעשיות מסוימות נעשה שימוש בחומרים נדיפים וכימיקלים דליקים שמגבירים את הסיכון. תקלות במערכות תשתית כמו חשמל ומיזוג אוויר גם הן עלולות להוביל להתלקחות.

מאפיין ייחודי של חדרים נקיים הוא מערכת האוורור המתקדמת. זרימות האוויר והלחץ החיובי שנועדו לשמור על ניקיון החדר עלולים להאיץ התפשטות עשן וחום דרך פתחים ותעלות. מצב זה מחייב תכנון קפדני של מערכת הכיבוי כך שתתאים למאפיינים הייחודיים של הסביבה.

למה לחץ חיובי וזרימות אוויר משנים את התמונה?

בחדרים נקיים נשמר לחץ חיובי כדי למנוע כניסת מזהמים מבחוץ. אולם בעת אירוע כיבוי בגז, לחץ זה עלול לגרום לבריחה מהירה של חומר הכיבוי דרך דליפות ופתחים. מערכות ה-HVAC הפועלות בספיקות גבוהות יכולות לשאוב החוצה את הגז לפני שהוא מספיק לכבות את השריפה. לכן, תכנון נכון מחייב אינטגרציה מלאה בין מערכת הכיבוי לבין מערכות האוורור, כולל דמפרים ובקרה אוטומטית שמנהלת את האוויר בעת חירום.

מעל 500 פרויקטים של חדרים נקיים בוצעו בהצלחה

צוות המהנדסים של ULPA מלווה תעשיות מהמחמירות בעולם עם פתרונות שמוכיחים את עצמם בשטח

קבלו ייעוץ ראשוני ללא עלות

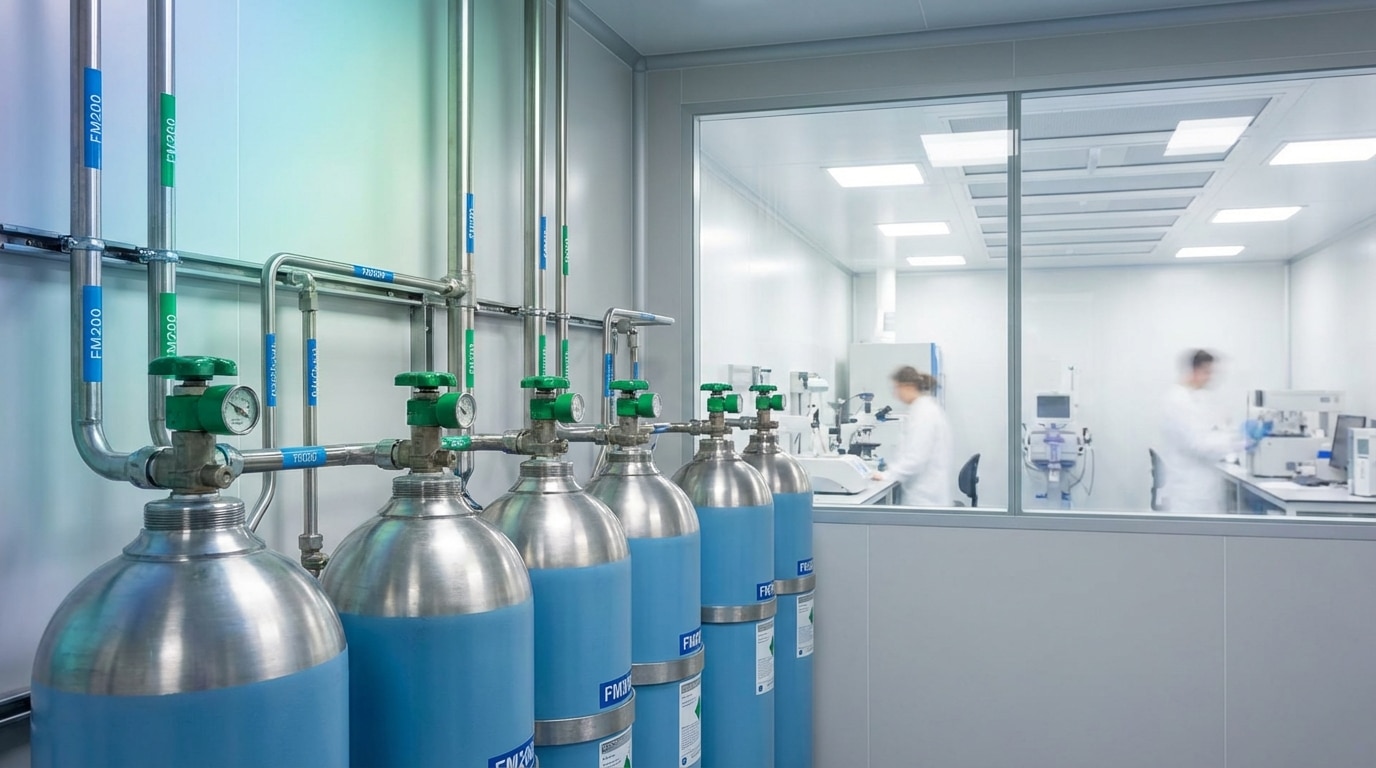

מהו כיבוי אש נקי ומתי הוא הפתרון הנכון?

כיבוי אש נקי מתבצע באמצעות חומרים שאינם מותירים שאריות לאחר הפריקה. בניגוד למים או אבקה, גזים נקיים מתאדים לחלוטין ואינם גורמים לנזק משני לציוד. הם אינם מוליכי חשמל ולכן בטוחים לשימוש בסביבות עם ציוד אלקטרוני רגיש. הפתרון מתאים במיוחד לחדרים נקיים, חדרי שרתים, חדרי בקרה ומעבדות מחקר.

הגזים הנקיים הנפוצים פועלים בשני מנגנונים עיקריים. חלקם מפחיתים את ריכוז החמצן לרמה שאינה תומכת בעירה אך עדיין בטוחה לנשימה. אחרים פועלים באמצעות קירור כימי של הלהבה וקטיעת תגובת השרשרת הכימית. הבחירה בסוג הגז תלויה במאפייני החלל, סוג הסיכונים ודרישות הבטיחות.

גז FM200 לכיבוי אש: מה חשוב לדעת?

FM200, הידוע גם בשמו הכימי HFC-227ea, הוא אחד מהגזים הנקיים הנפוצים ביותר בעולם לכיבוי אש בחללים רגישים. הוא משמש במערכות הצפה מלאה ומסוגל לכבות שריפה תוך שניות ספורות. הגז אינו מותיר שאריות ואינו פוגע בציוד אלקטרוני, מה שהופך אותו לבחירה מועדפת עבור חדרים נקיים ומעבדות.

מנגנון הפעולה של FM200 מבוסס על ספיגת אנרגיית החום מהלהבה וקטיעת התגובה הכימית של הבעירה. בריכוז התכן המתאים, הגז מכבה את האש במהירות תוך שמירה על בטיחות האנשים בחלל. חשוב לציין שתכנון המערכת חייב להתבצע על ידי מומחים כדי להבטיח שהריכוז יהיה אפקטיבי לכיבוי ובטוח לתפוסה.

האם FM200 בטוח בחלל שבו עובדים אנשים?

בריכוזי התכן המקובלים, FM200 נחשב בטוח לחשיפה קצרה של בני אדם. עם זאת, התקנים מחייבים נהלי פינוי ברורים, שילוט מתאים והתראות קוליות וחזותיות לפני שחרור הגז. זמני היציאה המותרים נקבעים לפי ריכוז הגז וגודל החלל, והם מפורטים בתקן NFPA 2001 העוסק במערכות כיבוי בחומר כיבוי נקי. תכנון מקצועי מבטיח שהמערכת תספק זמן מספיק לפינוי בטוח.

איך מערכת Total Flooding עובדת בפועל?

מערכת Total Flooding מציפה את החלל כולו בריכוז אחיד של גז כיבוי. העיקרון הוא יצירת סביבה שאינה תומכת בעירה בכל נקודה בחדר. המערכת מופעלת אוטומטית על ידי גלאי עשן או חום, או ידנית במקרה הצורך. תוך שניות, הגז משתחרר מהמיכלים וממלא את החלל בריכוז שמכבה את האש.

היתרון המרכזי של שיטה זו הוא היכולת לכבות שריפות נסתרות. אש שמתפתחת בתוך ארון חשמל סגור או מאחורי לוח בקרה תכובה גם היא, כי הגז חודר לכל פינה בחלל. בנוסף, מהירות התגובה מונעת התפשטות והסלמה של השריפה, מה שמצמצם נזקים ומאפשר חזרה מהירה יותר לפעילות.

מה קורה למערכות HVAC בזמן הפעלת כיבוי בגז?

ניהול נכון של מערכות האוורור בעת אירוע כיבוי הוא קריטי להצלחת הפעולה. ברוב התרחישים, הפעלת מערכת הכיבוי מפעילה תרחיש חירום שמנתק או מצמצם את פעילות ה-HVAC. מפוחים נעצרים ודמפרים נסגרים כדי למנוע בריחה של גז הכיבוי ושמירה על הריכוז הנדרש.

התיאום בין מערכות הכיבוי לבין מערכות האוורור חייב להיות מתוכנן ומתועד מראש. חדרים נקיים מציבים אתגר נוסף כי יש לשמור גם על שיקולי בטיחות עשן ופינוי. לכן, התכנון חייב להיות אינטגרטיבי ולקחת בחשבון את כל התרחישים האפשריים. חברת ULPA מתמחה בתכנון מערכות משולבות שמביאות בחשבון את כל הממשקים הללו.

מה זה זמן החזקה ולמה הוא קריטי להצלחת הכיבוי?

זמן החזקה (Hold Time) הוא משך הזמן שבו ריכוז הגז נשמר ברמה האפקטיבית לכיבוי. גם אם המערכת שחררה את כמות הגז הנכונה, אם הוא נברח מהחדר מהר מדי דרך דליפות ופתחים, הכיבוי עלול להיכשל. במקרה כזה, האש עלולה להתלקח מחדש לאחר שהריכוז ירד.

התקנים מגדירים זמני החזקה מינימליים שתלויים בסוג הגז ובמאפייני הסיכון. כדי לעמוד בדרישות אלה, החדר חייב להיות אטום מספיק. כאן נכנסת לתמונה בדיקת אטימות שמאמתת את יכולת החדר לשמור על הריכוז הנדרש למשך הזמן הנחוץ.

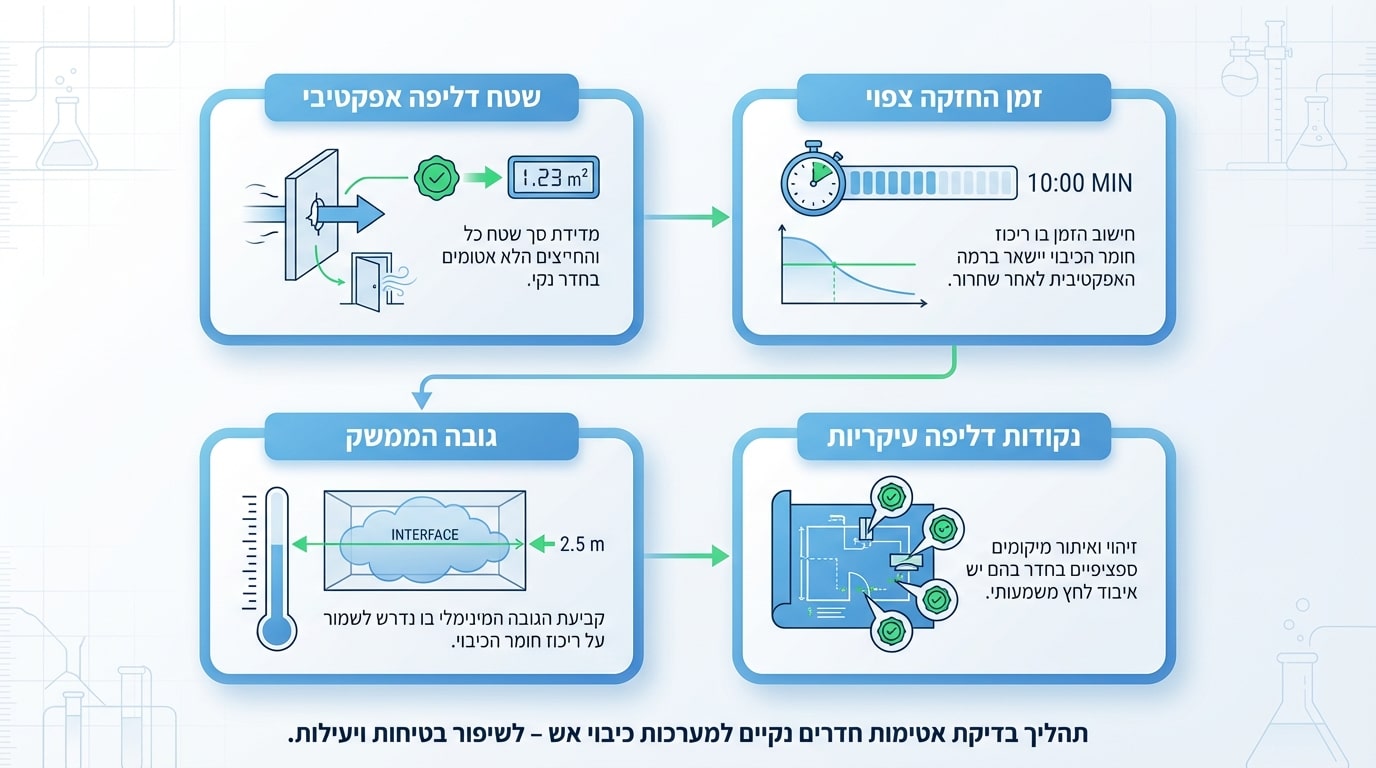

למה בדיקת אטימות היא תנאי הכרחי למערכות כיבוי בגז?

בדיקת אטימות (Room Integrity Test) מודדת את קצב הדליפה של החדר וחוזה האם ניתן לשמור על ריכוז הגז למשך זמן ההחזקה הנדרש. הבדיקה מזהה נקודות דליפה כמו פתחים לתשתיות, מעברי כבלים, דלתות לא אטומות וחיבורי פנלים. בחדרים נקיים, שבהם יש מעברים רבים ותעלות אוויר, נושא זה קריטי במיוחד.

תוצאות הבדיקה מספקות אינדיקציה ברורה האם יש צורך בשיפורי אטימה לפני התקנת המערכת או הפעלתה. במקרים רבים, טיפול ממוקד בנקודות דליפה יכול לשפר משמעותית את ביצועי המערכת ולהבטיח עמידה בדרישות התקן.

תקנים ישראליים לכיבוי אש בגז: מה הדרישות?

בישראל, תכנון והתקנה של מערכות כיבוי בגז כפופים לתקנים מחייבים. תקן ת״י 1597 מגדיר דרישות מינימום לתכנון, התקנה ושירות של מערכות כיבוי בגז, כולל אינטגרציה עם מערכות גילוי אש. התקן מפרט דרישות טכניות למרכיבי המערכת, חישובי כמות גז, צנרת וחיישנים. מידע נוסף זמין באתר מכון התקנים הישראלי.

בנוסף, תקן ת״י 1297 עוסק במערכות כיבוי אש אוטומטיות בגז כיבוי ומפרט דרישות נוספות. מסמכי מפרט רשמיים של משרדי ממשלה מפנים לתקנים אלה ומחייבים עמידה בהם כתנאי לאישור מערכות כיבוי בגז במבנים ציבוריים ופרטיים.

תקנים בינלאומיים: NFPA 2001 ו-ISO 14644

תקן NFPA 2001 הוא התקן הבינלאומי המוביל למערכות כיבוי בחומר כיבוי נקי. הוא מגדיר דרישות מינימום למערכות Total Flooding ומערכות יישום מקומי, כולל חישובי ריכוז, זמני החזקה, דרישות בטיחות לאנשים ונהלי תחזוקה. מסמכי התקן כוללים גם הנחיות לבדיקות אטימות ולתכנון תרחישי חירום.

תקני ISO 14644 העוסקים בחדרים נקיים משלימים את התמונה. הם מגדירים את דרישות הניקיון, זרימות האוויר והלחצים שיש להתחשב בהם בעת תכנון מערכת כיבוי. השילוב בין שני סטי התקנים מאפשר תכנון מערכת שעומדת הן בדרישות הכיבוי והן בדרישות החדר הנקי.

בטיחות בחלל מאויש: מה אומרים התקנים?

התקנים מגדירים ריכוזים מקסימליים מותרים של גזי כיבוי בחללים מאוישים ואת זמני היציאה הנדרשים. על פי מסמכי NFPA 2001, יש להבטיח שלאנשים יהיה מספיק זמן לפנות את החלל לפני שהריכוז מגיע לרמות שעלולות לגרום לאי נוחות. המערכת חייבת לכלול התראות קוליות וחזותיות, שילוט מתאים ונתיבי פינוי ברורים.

טעויות נפוצות בתכנון מערכות כיבוי לחדרים נקיים

טעות נפוצה היא התעלמות מהשפעת מערכות האוורור על יעילות הכיבוי. מערכת כיבוי שתוכננה ללא תיאום עם ה-HVAC עלולה להיכשל כי הגז ייבלע על ידי זרימות האוויר. טעות נוספת היא הזנחת בדיקות אטימות תקופתיות. חדרים נקיים עוברים שינויים ושדרוגים, וכל שינוי עלול לפגוע באטימות ולהשפיע על ביצועי מערכת הכיבוי.

חוסר תיאום בין מערכת הכיבוי למערכות גילוי האש הוא בעיה נוספת. אם הגילוי איטי מדי או לא מכסה את כל האזורים הרגישים, השריפה עלולה להתפתח לפני שמערכת הכיבוי מופעלת. בנוסף, תחזוקה לא מספקת של מערכות הכיבוי עלולה להוביל לכשלים בעת הצורך האמיתי.

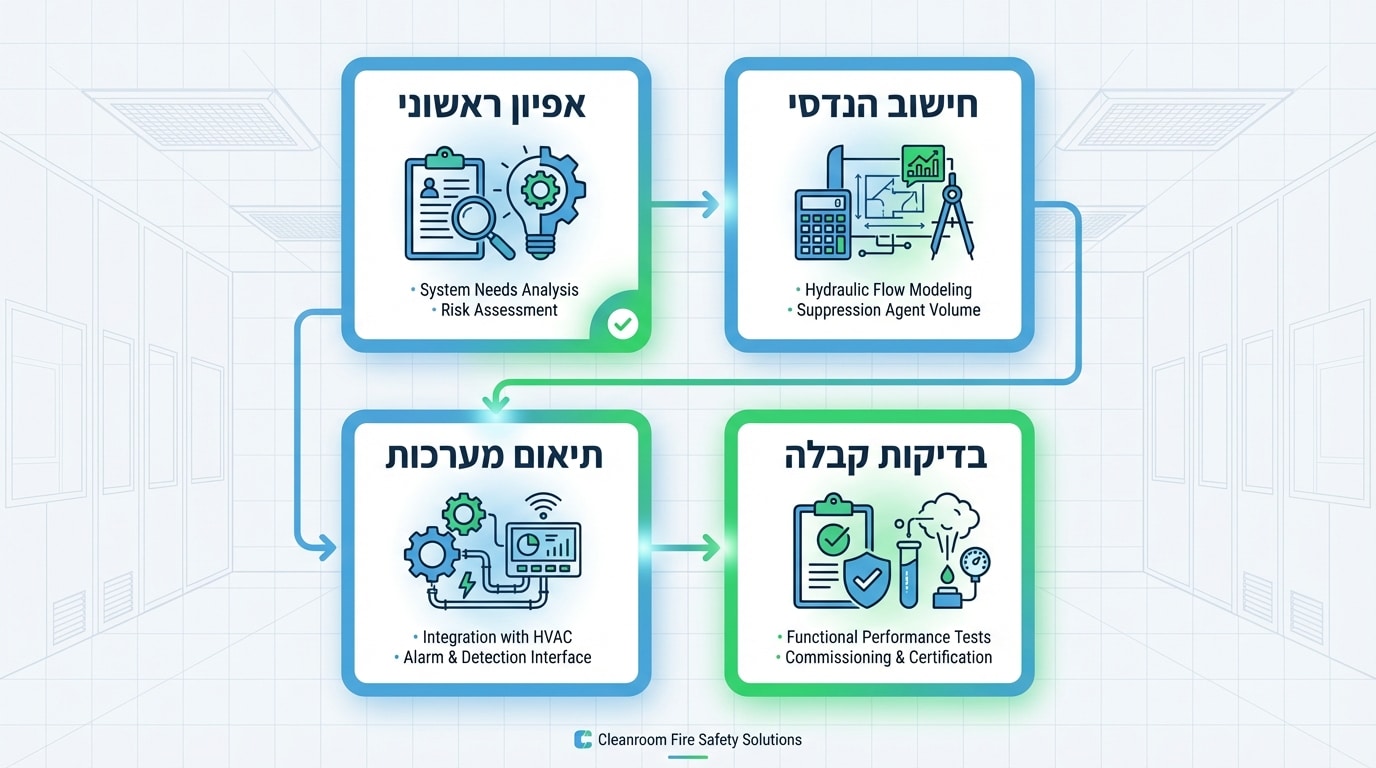

תכנון מקצועי: מה כולל התהליך?

תכנון מערכת כיבוי אש לחדר נקי מתחיל באפיון מפורט של החלל והסיכונים. מהנדסים מומחים בוחנים את נפח החדר, גובה התקרה, סוגי הפתחים, תעלות האוויר והציוד הקריטי. הם מתחשבים בתפוסה, בתרחישי אש אפשריים ובדרישות הרגולציה הרלוונטיות. על בסיס הנתונים מתבצע חישוב כמות הגז הנדרשת, מיקום הזרקות ותכנון מערכת הבקרה.

חברת ULPA מספקת מעטפת מלאה לתכנון חדרים נקיים, כולל התייחסות לממשקים עם מערכות כיבוי אש. הניסיון בתכנון והקמת חדרים נקיים בתעשיות שונות מאפשר הבנה מעמיקה של האתגרים הייחודיים ופתרונות מותאמים אישית.

התקנה בחדר נקי פעיל: אתגרים ופתרונות

התקנת מערכת כיבוי בחדר נקי פעיל מציבה אתגרים מיוחדים. יש להימנע מזיהום הסביבה הסטרילית במהלך העבודה, לתאם את הפעילות עם לוחות זמני הייצור ולמזער את זמן ההשבתה. תכנון שלבי ביצוע מדוקדק ושימוש בחומרים ושיטות עבודה מתאימים הם הכרחיים.

צוות מקצועי עם ניסיון בעבודה בחדרים נקיים מבין את הרגישויות ופועל בהתאם לנהלים מחמירים. הכוונה נכונה של לוחות הזמנים, תיאום עם מחלקת הייצור ובקרת איכות על תהליך ההתקנה מבטיחים שהפרויקט יסתיים בהצלחה ללא פגיעה בפעילות השוטפת.

תחזוקה ובדיקות תקופתיות: מה נדרש?

תחזוקה שוטפת היא תנאי לתפקוד תקין של מערכת הכיבוי לאורך זמן. הבדיקות התקופתיות כוללות בחינת לחצים במיכלי הגז, תקינות הצנרת והזרקות, פעולת מערכת הגילוי ותפקוד הבקרה. בנוסף, יש לבצע בדיקות אטימות חוזרות, במיוחד לאחר שינויים במבנה החדר או במערכות התשתית.

רשימת המעבדות המוכרות לבדיקות על ידי רשות הכבאות וההצלה מפרטת את הגורמים המוסמכים לבצע בדיקות אלה. תיעוד מסודר של כל הבדיקות והטיפולים הוא חלק מדרישות הרגולציה ומסייע בעת ביקורות.

אישורים וביקורות: עמידה בדרישות

קבלת אישורים מרשויות הכבאות וההצלה היא חלק מתהליך רישוי המבנה ותפעולו. הביקורות בודקות את עמידת מערכות הכיבוי והגילוי בתקנים ואת תקינותן. בנוסף, נדרש אישור גורם מוסמך לתקינות מערכת מיזוג האוויר, שכן היא קשורה ישירות לביצועי מערכת הכיבוי בחדרים נקיים.

השקעה בכיבוי אש מתקדם: החזר על ההשקעה

ההשקעה במערכת כיבוי אש מתקדמת לחדר נקי משתלמת כלכלית. עלות השבתה של חדר נקי עקב נזקי מים מספרינקלרים או עקב שריפה שהתפשטה עלולה לעלות פי כמה על עלות התקנת מערכת כיבוי נקי. מעבר לנזק הישיר לציוד, יש להתחשב באובדן תוצרת, עלויות ניקוי ושחזור, ופגיעה אפשרית במוניטין.

מערכת כיבוי נקי שתוכננה והותקנה נכון מאפשרת חזרה מהירה לפעילות לאחר אירוע. בעוד שכיבוי במים עלול לדרוש שבועות של ייבוש, ניקוי והחלפת ציוד, כיבוי בגז נקי מאפשר לעיתים חזרה לייצור תוך שעות, בכפוף לבדיקות הנדרשות.
