אזורי ניקיון שונים בחדר נקי: כל מה שצריך לדעת

כאשר מדברים על חדרים נקיים, רבים נוטים לחשוב על חלל אחד סגור עם אוויר מסונן. בפועל, חדר נקי מורכב ממספר אזורים בעלי רמות ניקיון שונות, כאשר כל אזור ממלא תפקיד ייחודי במניעת זיהום. הבנת החלוקה הזו חיונית לכל מי שעוסק בתכנון, הקמה או תפעול של סביבות מבוקרות. במאמר זה נסביר את ההיגיון מאחורי אזורי הניקיון השונים, נציג את העקרונות המנחים ונראה כיצד יישום נכון שומר על תהליכים רגישים.

למה בכלל צריך לחלק חדר נקי לאזורים?

חדר נקי הוא סביבת עבודה מבוקרת שבה ריכוז החלקיקים המרחפים באוויר נשמר ברמה נמוכה במיוחד. בנוסף לבקרה על חלקיקים, מנוהלים פרמטרים כמו טמפרטורה, לחות ולחץ. המטרה המרכזית היא מניעת זיהום במוצרים, תהליכים או מחקרים רגישים. תעשיות כמו ביוטכנולוגיה, פארמה, מוליכים למחצה ומכשור רפואי תלויות בסביבות אלו.

חלוקה לאזורים נובעת מהבנה פשוטה: לא כל נקודה בתהליך דורשת את אותה רמת ניקיון. אזור שבו נארזים מוצרים אינו זהה לאזור שבו מתבצעת הרכבה קריטית. חלוקה נכונה מאפשרת אופטימיזציה של עלויות בנייה ותפעול, שכן אזורים נקיים יותר יקרים יותר לתחזוקה. כמו כן, החלוקה מקלה על ניהול תנועת אנשים, חומרים וציוד בצורה מבוקרת.

מה קובע תקן ISO 14644 לגבי רמות ניקיון?

תקן ISO 14644-1 הוא התקן הבינלאומי המרכזי לקביעת סיווג הניקיון של חדרים נקיים. התקן מגדיר רמות ניקיון לפי מספר וגודל החלקיקים המותרים באוויר. הסיווג נע מ-ISO Class 1 (הנקי ביותר) ועד ISO Class 9 (הפחות נקי). ככל שהמספר נמוך יותר, כך הדרישות מחמירות יותר וריכוז החלקיקים המותר קטן.

לפי סוכנות החלל הישראלית, חדרי נקיים ברמת ISO 7 משמשים לפרויקטים בתעשיית החלל בישראל, כאשר שמירה על לחץ גבוה יותר בפנים מונעת חדירת אוויר מזוהם מבחוץ.

מה ההבדל בין חדר נקי לאזור קריטי?

הגדרה נכונה של אזור קריטי היא המפתח להגנה על תהליכי הייצור הרגישים ביותר שלכם

אזור קריטי (Critical Zone) הוא נקודה בתוך החדר הנקי שבה המוצר או התהליך חשופים ישירות לסביבה. באזור זה הסיכון לזיהום הוא הגבוה ביותר, ולכן הדרישות מחמירות במיוחד. לדוגמה, בתעשיית התרופות האזור הקריטי יהיה סביב פתח מילוי בקבוקונים סטריליים. בעוד שהחדר כולו עשוי להיות ברמת ISO 7, האזור הקריטי ידרוש ISO 5 או טוב יותר.

ההבחנה הזו משפיעה על תכנון מערכות האוויר, מיקום הפילטרים וסדרי העבודה. לעיתים נוצר “אזור בתוך אזור”, כמו תא זרימה למינרית בתוך חדר נקי, שמספק הגנה נוספת בנקודה הרגישה ביותר.

תרחיש מעשי: מה קורה כשעובד נכנס לחדר נקי?

נניח שעובד מגיע ממשרד רגיל ונדרש להיכנס לאזור ייצור ברמת ISO 7. התהליך אינו ישיר. העובד עובר תחילה דרך אזור שנקרא “חדר שחור” (Black Room), שם הוא משאיר בגדים וחפצים אישיים. משם הוא ממשיך לחדר אפור (Gray Room) שבו מתבצעת הלבשת בגדי מגן ראשוניים. רק לאחר מכן הוא נכנס לחדר הנקי עצמו.

כל שלב מפחית את כמות החלקיקים שהעובד מביא איתו. אם היה קופץ ישירות מהמשרד לאזור הייצור, הזיהום היה בלתי נמנע. החלוקה לאזורים יוצרת מדרגות של ניקיון שמגינות על התהליך.

חדר אפור וחדר שחור: מה התפקיד של כל אחד?

חדר שחור הוא האזור הראשון במעבר מהעולם החיצוני. בדרך כלל זהו אזור שירות שבו מתבצעות פעולות כמו הורדת בגדים חיצוניים, שטיפת ידיים והכנה כללית. רמת הניקיון כאן נמוכה יחסית, והמטרה היא ליצור הפרדה ברורה בין הסביבה הלא מבוקרת לבין האזורים הבאים.

חדר אפור משמש כשלב ביניים. כאן מתבצעת הלבשת בגדי מגן, ארגון ציוד, ולעיתים גם מעבר דרך מקלחת אוויר. רמת הניקיון גבוהה יותר מהחדר השחור אך נמוכה מהחדר הנקי עצמו. התפקיד המרכזי הוא הפחתת העומס החלקיקי והמיקרוביאלי לפני הכניסה לאזור הקריטי.

טעות נפוצה: התעלמות מהגדרת גבולות ברורים בין אזורים

אחת הטעויות השכיחות בתכנון חדרים נקיים היא חוסר הגדרה ברורה של גבולות בין אזורים. גבולות אלו אינם רק קירות פיזיים. הם כוללים דלתות עם מנגנון אינטרלוק שמונע פתיחה בו-זמנית, תאי מעבר לחומרים, וסידור מסדרונות שמכתיב את כיוון התנועה.

כאשר הגבולות אינם מוגדרים היטב, נוצרות “נקודות חולשה” שבהן אוויר מזוהם יכול לחדור. לדוגמה, פתיחת שתי דלתות במקביל יוצרת מעבר ישיר בין אזורים ומבטלת את הפרשי הלחץ. תכנון נכון מבטיח שכל מעבר בין אזורים מבוקר ומתועד.

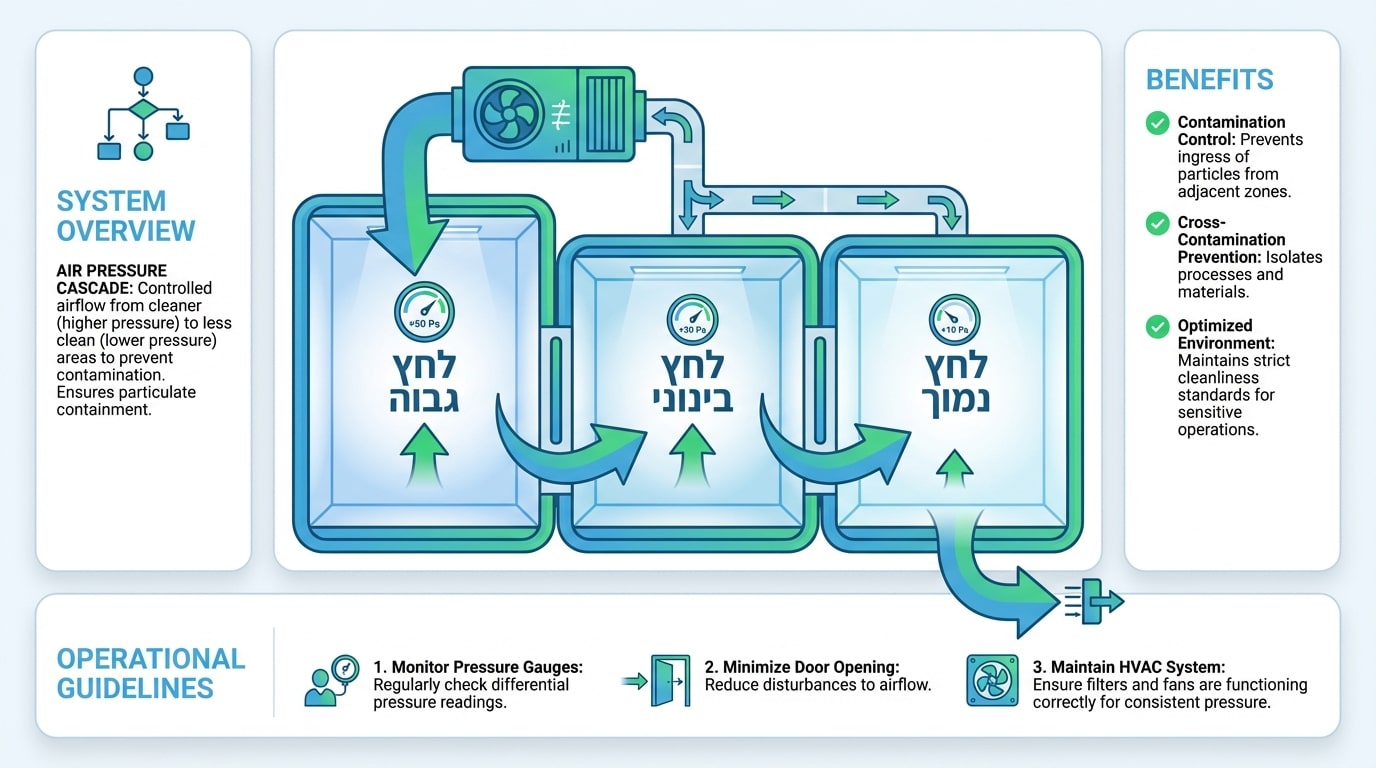

קסקדת לחצים: איך זרימת אוויר מונעת זיהום?

קסקדת לחצים מכוונת מבטיחה שמזהמים תמיד נדחפים מחוץ לאזורים הקריטיים

קסקדת לחצים (Air Pressure Cascade) היא עיקרון תכנון מרכזי בחדרים נקיים. הרעיון פשוט: יוצרים הפרשי לחץ מכוונים בין אזורים כך שהאוויר תמיד זורם מהאזור הנקי יותר לאזור הפחות נקי. כך מזהמים נדחפים החוצה ולא פנימה.

מערכות HVAC מתוכננות ליצור הפרשי לחץ טיפוסיים של 10-15 פסקל בין אזורים ברמות ניקיון שונות, כפי שמגדיר מסמך EU GMP Annex 1. ניטור קבוע של הפרשי הלחצים מבטיח שהמערכת עובדת כמתוכנן ומתריע על חריגות.

מתי משתמשים בקסקדה חיובית ומתי בשלילית?

קסקדת לחצים חיובית היא הנפוצה ביותר. במצב זה, הלחץ בחדר הנקי גבוה מהסביבה, כך שאוויר נקי יוצא החוצה ומונע חדירת מזהמים פנימה. שימוש טיפוסי: ייצור תרופות, הרכבת מכשור רפואי, חדרי ניתוח.

קסקדת לחצים שלילית הפוכה: הלחץ בפנים נמוך מהסביבה, כך שאוויר נשאב פנימה ולא יוצא. שימוש זה נפוץ במעבדות ביולוגיות (BSL-3, BSL-4) או אזורים עם חומרים מסוכנים, כדי למנוע יציאת מזהמים החוצה. לפי מסמך WHO Technical Report Series 937, הנחיות GMP מפרטות את ההיגיון למניעת היפוך זרימה בשני המצבים.

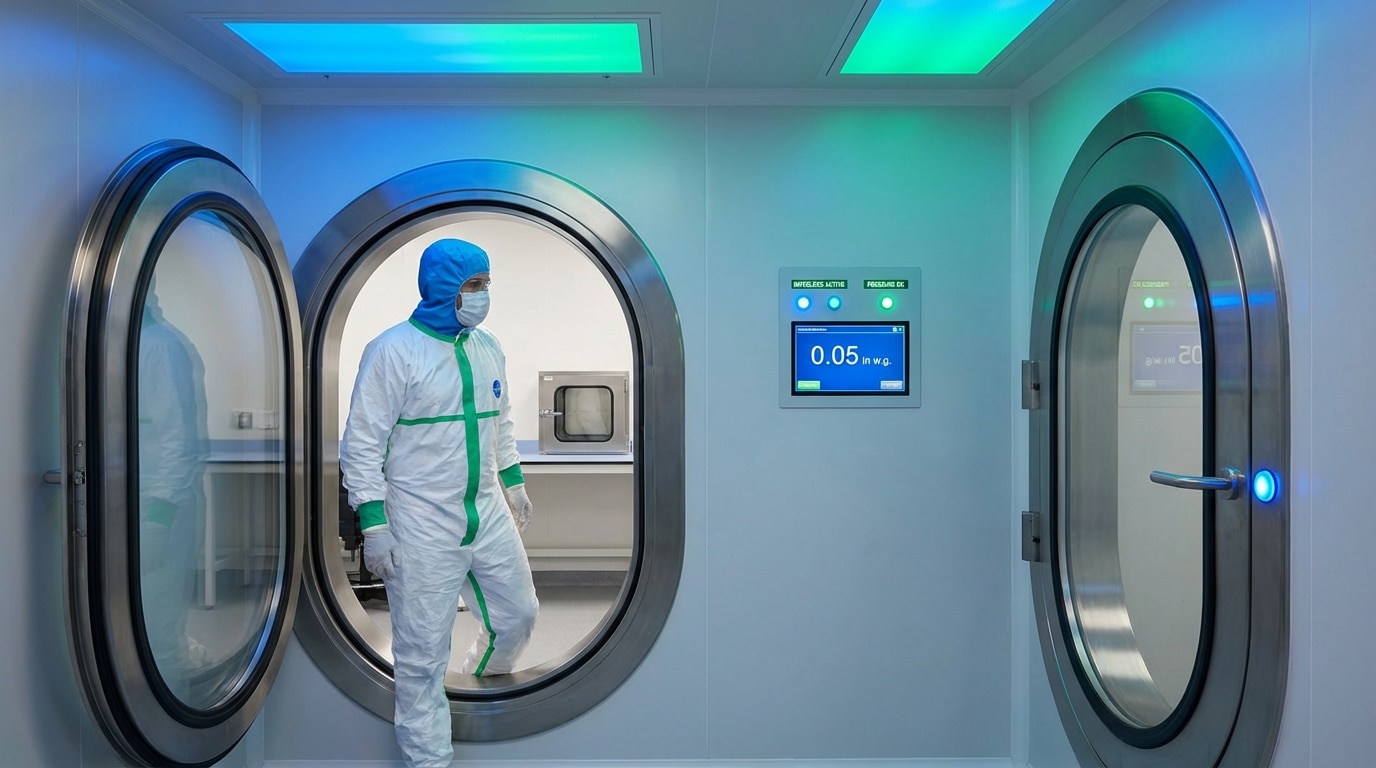

חדרי מעבר ואינטרלוקים: קו ההגנה הראשון

חדרי מעבר עם מנגנוני אינטרלוק הם קו ההגנה הראשון והקריטי ביותר מפני זיהום צולב

חדרי מעבר (Airlocks) הם חללים קטנים עם שתי דלתות שאינן נפתחות במקביל. מנגנון האינטרלוק מבטיח שכאשר דלת אחת פתוחה, השנייה נעולה. כך נמנע מעבר ישיר של אוויר בין אזורים ונשמר הפרש הלחץ.

לפי מסמך WHO TRS 961, הכניסה לאזורים נקיים צריכה להתבצע דרך airlocks וחדרי החלפה, תוך שמירה על סימון ברור בין אזורים ורישום מדידות לחץ. ההפרדה הפיזית היא קריטית לשמירה על תנאי הניקיון.

תהליך ההחלפה: איך מצמצמים זיהום מאנשים?

חדרי החלפה (Change Rooms) מיועדים להפחתת החלקיקים שאנשים מביאים איתם. התהליך כולל הורדת בגדים חיצוניים, לבישת בגדי מגן מדורגים (גלימה, כפפות, כיסוי ראש, מגני נעליים), ולעיתים מעבר דרך מקלחת אוויר.

חשוב להבחין בין חדרי החלפה לאנשים לבין חדרי מעבר לחומרים וציוד. חומרי גלם עוברים דרך תאי מעבר ייעודיים שבהם מתבצע ניקוי או פירוק אריזות חיצוניות. ההפרדה מונעת הכנסת מזהמים דרך ערוצים שונים.

פילטרי HEPA ו-ULPA: מה ההבדל ומתי משתמשים בכל אחד?

פילטרי HEPA (High-Efficiency Particulate Air) מסננים 99.97% מהחלקיקים בגודל 0.3 מיקרון. הם משמשים ברוב החדרים הנקיים ומספקים רמת סינון מספקת לרוב היישומים. פילטרי ULPA (Ultra-Low Penetration Air) מתקדמים יותר ומסננים 99.999% מהחלקיקים בגודל 0.12 מיקרון.

השימוש ב-ULPA נפוץ באזורים ultra-clean כמו ISO Class 3 ומעלה, שבהם כל חלקיק עלול לפגוע בתהליך. הפילטרים ממוקמים במערכת ה-HVAC ובתקרת החדר הנקי, ודורשים תחזוקה והחלפה תקופתית לפי לוח זמנים קבוע.

מדדים קריטיים לניטור אזורי ניקיון

ניטור מתמיד של הסביבה בחדר נקי הוא הכרחי לשמירה על תנאי העבודה. מדדי הניטור העיקריים כוללים ספירת חלקיקים באמצעות מוני חלקיקים, מדידת הפרשי לחצים בין אזורים, בקרת טמפרטורה ולחות, וניטור מיקרוביאלי בתעשיות הפארמה והביוטק.

מערכות בקרת מבנה (BMS) מאפשרות ניהול מרכזי של כל הפרמטרים. תיעוד מסודר של המדידות נדרש לצורכי רגולציה ומאפשר זיהוי מגמות וחריגות לפני שהן הופכות לבעיה.

איך ULPA חדרים נקיים מסייעת בתכנון אזורי ניקיון?

מומחי ULPA מלווים אתכם משלב התכנון הראשוני ועד לולידציה הסופית של המתקן

תכנון נכון של אזורי ניקיון דורש הבנה מעמיקה של התהליכים, הדרישות הרגולטוריות והאילוצים הפיזיים. חברת ULPA מספקת מעטפת מלאה הכוללת תכנון, הקמה וולידציה של חדרים נקיים, תוך התאמה אישית לצרכי הלקוח. הצוות המקצועי מלווה את התהליך משלב הגדרת הדרישות ועד לבדיקות הסופיות.

היתרון בעבודה עם גורם מנוסה הוא היכולת לזהות מראש בעיות פוטנציאליות ולהציע פתרונות מותאמים. לדוגמה, בחירת מיקום נכון לחדרי המעבר, תכנון קסקדת הלחצים בהתאם לתהליך, והתאמת רמות הסינון לדרישות הספציפיות.

העבודה מול לקוחות בתעשיות מגוונות בישראל מאפשרת הבנה מעמיקה של האתגרים המקומיים והדרישות הספציפיות של כל תחום.
