סימולציית זרימת אוויר בחדר נקי: כל מה שצריך לדעת

מהו חדר נקי ומדוע בקרת זרימת אוויר כה חיונית?

חדר נקי הוא סביבה מבוקרת שבה ריכוז החלקיקים באוויר נשמר ברמות נמוכות במיוחד. בנוסף לבקרת חלקיקים, מתבצעת בקרה קפדנית על טמפרטורה, לחות ולחץ. דרישות אלו נקבעות בהתאם לתקן ISO 14644, המגדיר סיווגי ניקיון שונים בהתאם לכמות החלקיקים המותרת בנפח אוויר נתון. בקרת זרימת האוויר מהווה את המנגנון המרכזי לפינוי חלקיקים ומניעת הצטברות מזהמים באזורים קריטיים.

תעשיות רבות תלויות בחדרים נקיים לתפקוד תקין. בתעשיית התרופות, זיהום מזערי עלול לפסול אצוות ייצור שלמות. בתעשיית המוליכים למחצה, חלקיק בודד יכול לגרום לכשל בשבב. במכשור רפואי, סביבה מזוהמת עלולה לסכן חיי אדם. לכן, הבנה מעמיקה של דפוסי זרימת האוויר והיכולת לחזות אותם מראש הם הכרחיים להצלחת כל פרויקט חדר נקי.

מה זה CFD וכיצד הוא משנה את התכנון לטובה?

CFD, קיצור של Computational Fluid Dynamics, הוא תחום הנדסי המשתמש בשיטות נומריות לפתרון משוואות הזרימה. באמצעות כלי CFD ניתן לבנות מודל תלת-ממדי של חדר נקי ולחשב את התנהגות האוויר בתוכו. התוצאות כוללות מפות מהירות, שדות לחץ, התפלגות טמפרטורה ובמקרים מתקדמים גם מסלולי חלקיקים.

היתרון המרכזי של סימולציית CFD טמון ביכולת לזהות בעיות לפני הביצוע בשטח. ניתן לאתר אזורים מתים שבהם האוויר אינו מתחלף כראוי, לזהות מערבולות לא רצויות ולהעריך את יעילות פינוי החלקיקים. כל זאת מתבצע על גבי מחשב, ללא צורך בבניית אבות-טיפוס יקרים או ביצוע ניסויים ממושכים.

מתי כדאי להשקיע בסימולציה ומתי אפשר להסתפק בחישובים פשוטים?

חישובים אנליטיים וכללי אצבע מספיקים לעיתים עבור חדרים פשוטים עם גיאומטריה סטנדרטית. אולם ברגע שמדובר בחדר עם ציוד מורכב, מקורות חום משמעותיים או דרישות ניקיון מחמירות, חישובים פשוטים אינם מספקים תמונה מדויקת. שינויים קטנים במיקום ציוד או בתצורת פתחי האוויר עלולים להשפיע באופן דרמטי על ביצועי החדר.

CFD מפחית אי-ודאות ומאפשר בדיקה וירטואלית של תרחישים שונים. במקום לגלות בעיות לאחר ההקמה, כאשר תיקונים יקרים ומורכבים, ניתן לזהות אותן מראש ולתקן את התכנון. גישה זו חוסכת זמן וכסף, ומבטיחה שהחדר יעמוד בדרישות כבר מהיום הראשון.

זרימה חד-כיוונית מול זרימה לא-חד-כיוונית: השוואה מעשית

בחירת סוג הזרימה הנכון משפיעה ישירות על רמת הניקיון ועל עלויות התפעול השוטפות

בזרימה חד-כיוונית האוויר נע בקו ישר מהתקרה לרצפה או מקיר לקיר במהירות קבועה. דפוס זה יעיל במיוחד לפינוי חלקיקים מאזור העבודה. לעומת זאת, בזרימה לא-חד-כיוונית האוויר מתערבב ויוצר מערבולות. גישה זו פחות יעילה בפינוי חלקיקים אך מתאימה ליישומים עם דרישות ניקיון פחות מחמירות. בחירת סוג הזרימה תלויה בדרישות הניקיון, בתקציב ובמאפייני התהליך המתבצע בחדר.

איזה תפקיד ממלאים מסנני ULPA במערכת האוורור?

מסנני ULPA מספקים רמת סינון גבוהה במיוחד, עם יעילות של 99.999% לחלקיקים בגודל 0.12 מיקרון ומעלה. הם מותקנים בדרך כלל בתקרת החדר או ביחידות FFU ייעודיות. האוויר המסונן יוצר סביבה נקייה מאוד, אך איכות הסינון לבדה אינה מספיקה. הדרך שבה האוויר מתפזר בחדר קובעת את יעילות המערכת הכוללת.

סימולציית CFD מאפשרת להבין כיצד האוויר מתפזר לאחר יציאתו מהמסנן. ניתן לזהות אם קיימים אזורים שבהם האוויר הנקי אינו מגיע, או מקומות שבהם נוצרות מערבולות המחזירות חלקיקים לאזור העבודה. הבנה זו חיונית לתכנון נכון של מיקום המסננים וכיוון הזרימה.

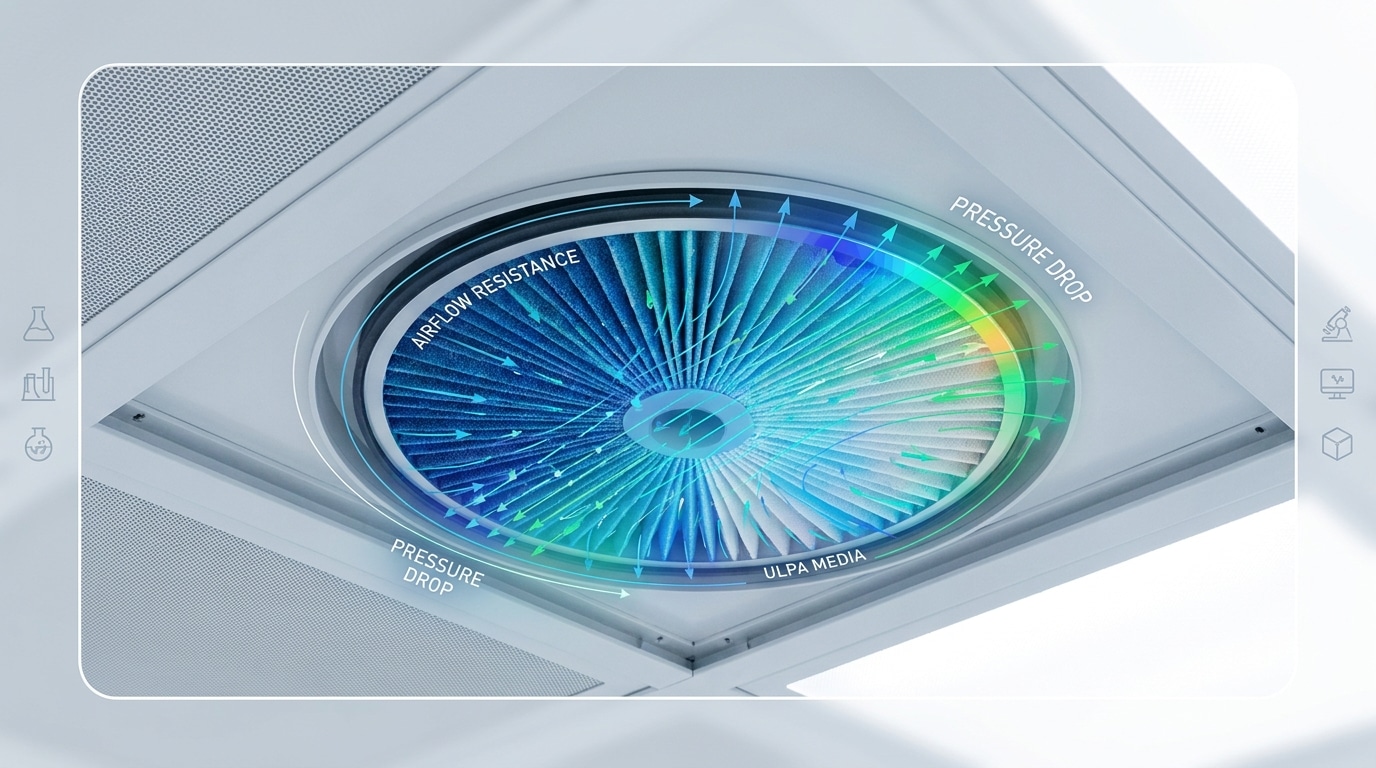

מסנני ULPA מיוצגים בסימולציה כתווך נקבובי — גישה המאפשרת דיוק גבוה ללא צורך בחישוב כל סיב בנפרד

פרמטרים קריטיים למודלינג נכון של מסנן

בסימולציות CFD, מסננים מיוצגים בדרך כלל כתווך נקבובי. גישה זו מאפשרת לתאר את ההתנגדות לזרימה שהפילטר יוצר מבלי לחשב את הזרימה דרך כל סיב בנפרד. הגדרה נכונה של המסנן דורשת נתונים מהיצרן על נפילת הלחץ במהירויות שונות. בנוסף, יש להגדיר את אחידות פרופיל המהירות ביציאה. טעויות בהגדרות אלו עלולות להוביל לתוצאות סימולציה שגויות ולתכנון לקוי של המערכת כולה.

מהם השלבים המרכזיים בביצוע סימולציית CFD לחדר נקי?

התהליך מתחיל בבניית מודל גיאומטרי תלת-ממדי של החדר. המודל כולל את כל האלמנטים המשפיעים על הזרימה: קירות, תקרה, רצפה, ציוד, שולחנות עבודה ופתחי אוויר. לאחר מכן מבצעים חלוקה לרשת חישובית, כאשר איכות הרשת משפיעה ישירות על דיוק התוצאות.

בחירת מודל הטורבולנציה המתאים היא החלטה חשובה. מודלים נפוצים כמו k-epsilon או k-omega מתאימים לרוב היישומים, אך יש להתאים את הבחירה למאפייני הזרימה הספציפיים. לאחר הגדרת כל הפרמטרים, מריצים את הסימולציה ומנתחים את התוצאות.

למה תנאי הגבול כל כך קריטיים לתוצאות?

תנאי הגבול מגדירים כיצד האוויר נכנס ויוצא מהחדר. הגדרה שגויה של מהירות כניסה, ספיקה או טמפרטורה תוביל לתוצאות שאינן משקפות את המציאות. מחקרים אקדמיים הוכיחו כי תנאי הכניסה משפיעים באופן משמעותי על הפתרון הנומרי. בכניסה יש להגדיר מהירות או ספיקה, טמפרטורה ורמת טורבולנציה. ביציאה נדרשת הגדרת לחץ או תנאי זרימה חופשית. על קירות וציוד יש להגדיר תנאים תרמיים ותנאי חיכוך.

אילו תוצאות מקבלים מהסימולציה וכיצד מפרשים אותן נכון?

סימולציית CFD מייצרת מגוון רחב של תוצאות. מפות מהירות מראות את עוצמת הזרימה וכיוונה בכל נקודה בחדר. קווי זרימה מדגימים את מסלול האוויר מהכניסה ליציאה. שדות לחץ מאפשרים להבין את הפרשי הלחץ בין אזורים שונים.

מדדים כמותיים חשובים כוללים זמן שהייה של חלקיקים באזורים שונים, זמן התאוששות לאחר אתגר זיהום ואחידות מהירות הזרימה באזור העבודה. איתור אזורים בעייתיים כמו כיסי אוויר או מערבולות מאפשר לתקן את התכנון לפני הביצוע.

מהם אזורים מתים וכיצד מזהים אותם לפני שהם גורמים נזק?

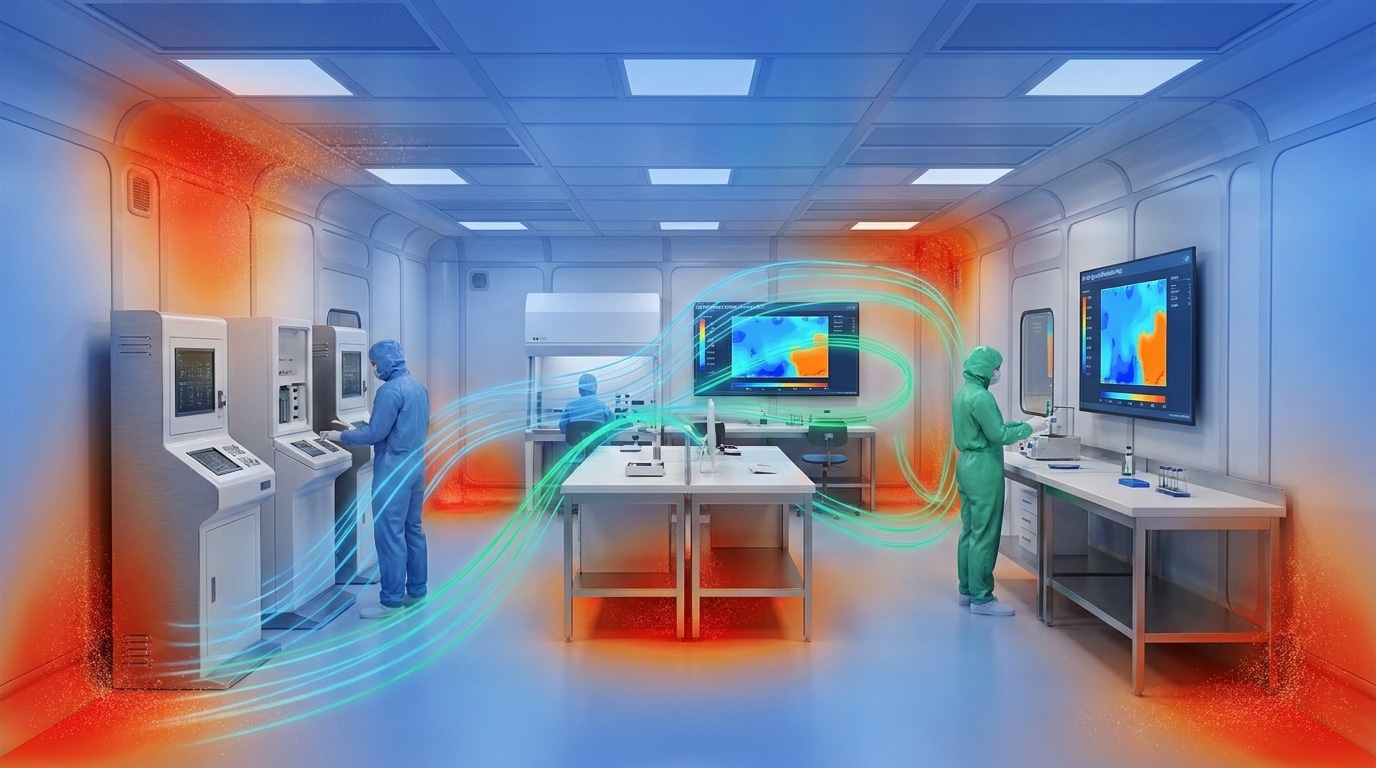

אזורים מתים הם מוקדי סיכון עיקריים בחדרים נקיים — זיהוי מוקדם חוסך עלויות עצומות

אזורים מתים הם מקומות בחדר שבהם האוויר אינו מתחלף בקצב מספק. באזורים אלו חלקיקים עלולים להצטבר ולפגוע בניקיון החדר. הסימולציה מזהה אזורים אלו באמצעות חישוב זמן השהייה או גיל האוויר בכל נקודה.

לאחר זיהוי אזורים בעייתיים, ניתן לבחון פתרונות שונים. שינוי מיקום פתחי האוויר, הוספת מפזרים או שינוי כיוון הזרימה עשויים לפתור את הבעיה. הסימולציה מאפשרת לבדוק כל אפשרות וירטואלית ולבחור את הפתרון האופטימלי — לפני כל עלות בשטח.

כיצד אופטימיזציה באמצעות CFD חוסכת עלויות ומשפרת ביצועים?

תוצאות הסימולציה מאפשרות לבצע שינויים בתכנון לפני תחילת הבנייה. במקום לגלות בעיות לאחר ההקמה ולבצע תיקונים יקרים, ניתן למטב את העיצוב מראש. ניתן לבדוק מיקומים שונים לפתחי אוויר, להשוות בין ספיקות שונות ולהעריך את ההשפעה של שינויים בציוד.

בנוסף לחיסכון בעלויות תיקון, אופטימיזציה נכונה מובילה גם לחיסכון באנרגיה. מערכת אוורור שתוכננה נכון עובדת ביעילות גבוהה יותר וצורכת פחות חשמל. לאורך זמן, החיסכון באנרגיה עשוי להיות משמעותי ולהחזיר את ההשקעה בסימולציה פי כמה.

ולידציה ומדדי ביצועים: כיצד מוכיחים שהחדר אכן עומד בתקן?

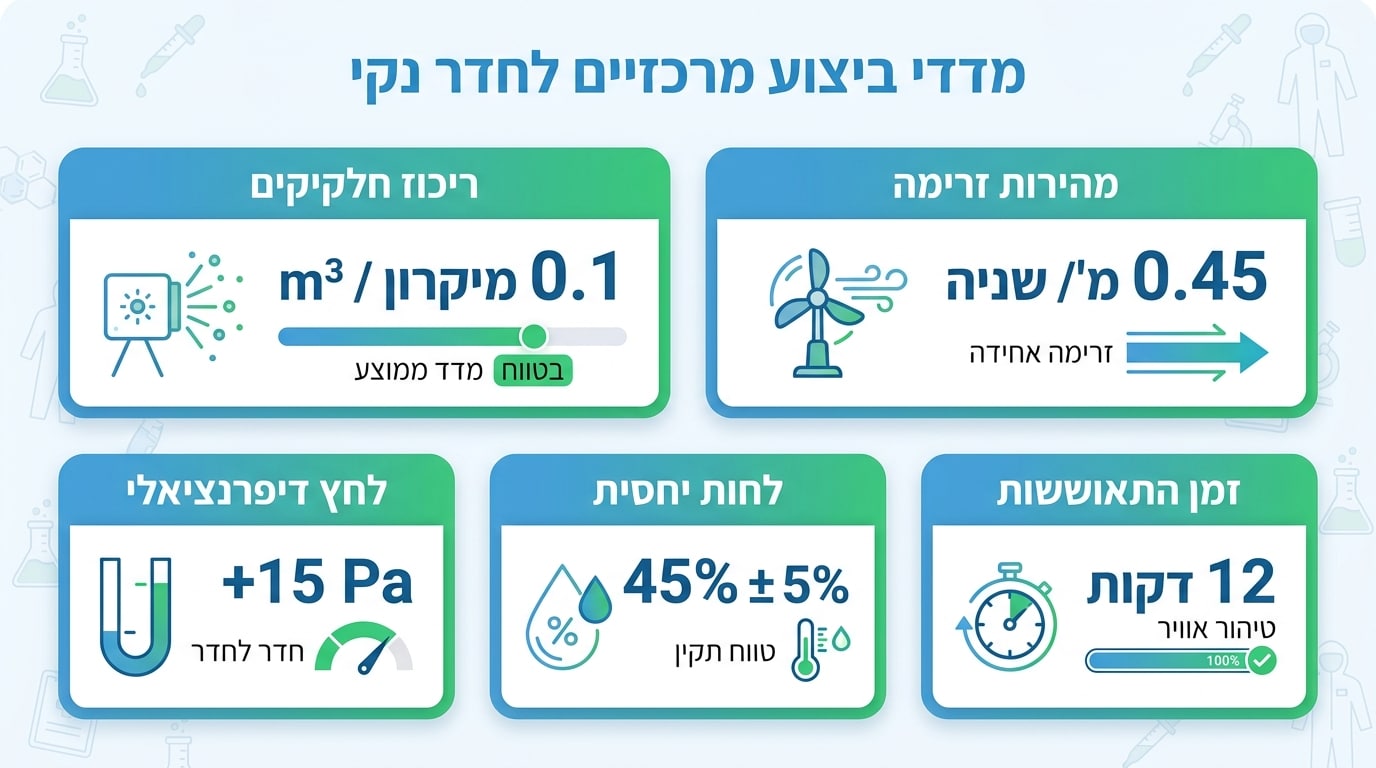

מדידה מקצועית של מדדי ביצועים היא הדרך היחידה להוכיח עמידה בתקן ISO 14644

ולידציה היא תהליך השוואת תוצאות הסימולציה למדידות בפועל. מבצעים מדידות מהירות זרימה, לחץ דיפרנציאלי וספירת חלקיקים בחדר הממשי ומשווים לתחזיות המודל. התאמה טובה מעידה על מהימנות הסימולציה. תקן ISO 14644 מגדיר דרישות לביצוע ולידציה תקופתית, כולל בדיקות בשלבים שונים: As-built, At-rest ו-In-operation.

במערכת חדרי קלאס, בדיקות ולידציה לחדרים נקיים הן שלב קריטי להבטחת עמידה בתקנים מחמירים ומניעת זיהומים לא רצויים. מדידות ולידציה צריכות להתבצע על ידי גורמים מוסמכים. הרשות הלאומית להסמכת מעבדות מעניקה הסמכה למעבדות בדיקה בהתאם לתקן ISO/IEC 17025, המבטיח אמינות המדידות.

כיצד דרישות GMP משפיעות על תכנון חדרים נקיים ועל השימוש ב-CFD?

תקני GMP מגדירים דרישות מחמירות לסביבות ייצור בתעשיית התרופות והמזון. דרישות אלו כוללות הנחיות לבקרת זרימת אוויר, ניטור סביבתי ותיעוד. סימולציות CFD תורמות באופן ישיר לעמידה בתקני GMP המחמירים בתעשיית התרופות והמזון, ומבטיחות סביבת ייצור בטוחה ונקייה.

יחידת הפיקוח על תנאי ייצור נאותים במשרד הבריאות אחראית על ביקורות ואכיפה. חדרים נקיים, ולידציה ובקרות סביבתיות הם חלק מדרישות האיכות הנבדקות. תכנון נכון מראש מקל על עמידה בביקורות ומונע עיכובים באישורים. לחץ דיפרנציאלי הוא אחד הפרמטרים הנבדקים, ודרישות הלחץ מוגדרות גם בהנחיות ממשלתיות ובתקנים בינלאומיים.

סימולציה ובדיקות שטח משלימות זו את זו ואינן תחליף זו לזו. הסימולציה מאפשרת לבחון תרחישים רבים ולמטב את התכנון לפני הביצוע. בדיקות השטח מוודאות שהחדר הבנוי אכן מתפקד כפי שתוכנן. שילוב נכון של הכלים — סימולציה בשלב התכנון, ולידציה לאחר ההקמה ובדיקות תקופתיות — מבטיח שהחדר יעמוד בדרישות לאורך כל מחזור החיים שלו.
